Запчасти Case 845 DHP (08.67[00]) - CYLINDER - SADDLE AND SADDLE ACTUATING (3 HOLES) (08) - HYDRAULICS

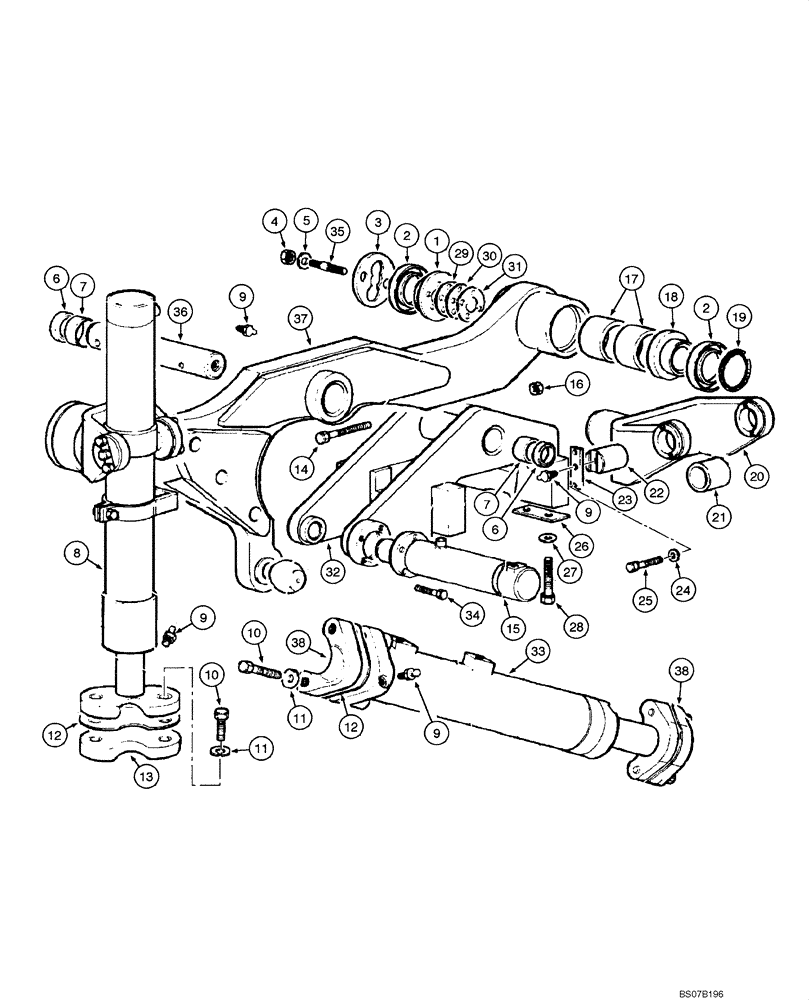

Схема запчастей Case 845 DHP - (08.67[00]) - CYLINDER - SADDLE AND SADDLE ACTUATING (3 HOLES) (08) - HYDRAULICS
19
11
38
2
29
9
34
33
23
15
12
6
2
6
1
17
38
12
30
4
37
24
25
21
3
14
20
22
7
9
9
31
26
11
5
8
36
28
32
35
27
13
10
9
7
18
10
16

Артикул

Название

Примечание

Количество

1

75267015

PLATE

Cover

2шт.

2

8291995

SEAL

4шт.

3

75248669

COVER

2шт.

4

70915972

NUT

8шт.

5

70931523

WASHER

8шт.

6

8291846

SEAL,70mm ID x 85mm OD x 7.5mm Thk

2шт.

7

79106797

BUSHING,70.21mm ID x 85.11mm OD x 58mm L

2шт.

8

REF

INSTRUCTION

Cylinder - Blade Lift (p. 08.57)

2шт.

9

70914465

LUBE NIPPLE

7шт.

10

70923137

SCREW

8шт.

11

70914726

LOCK WASHER

8шт.

12

70620920

SHIM,63.5mm OD x 0.38mm Thk

32шт.

13

75267024

COVER

Cover

2шт.

14

11114631

BOLT,Hex, M12 x 120, 10.9

1шт.

15

REF

INSTRUCTION

Cylinder saddle (p.08.61)

1шт.

16

10719321

NUT,M12 x 1.75, Cl 10

1шт.

17

79106797

BUSHING,70.21mm ID x 85.11mm OD x 58mm L

4шт.

18

75248663

RING

2шт.

19

70924686

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

2шт.

20

75267009

CLEVIS

Yoke

2шт.

21

75327135

BUSHING,38mm ID x 47.83mm OD x 25.4mm L

4шт.

22

87359686

PIN,37.87mm OD x 60mm L

Pin

4шт.

23

87359665

PLATE

Bar

4шт.

24

70910287

LOCK WASHER

12шт.

25

70923276

SCREW,Hex, 3/8" - 24 x 1", Gr 8

12шт.

26

75256896

SHIM

2шт.

27

70928452

WASHER

8шт.

28

11398137

BOLT,Hex, M24 x 2 x 80mm, Cl 10.9

8шт.

29

75248665

SHIM

6шт.

30

75248666

SHIM

10шт.

31

75248667

SHIM

12шт.

32

75266988

SUPPORT

Bracket

1шт.

33

REF

INSTRUCTION

Cylinder - Turn-Circle (p.08.59)

1шт.

34

11106631

SCREW,Hex, M10 x 35mm, Cl 10.9, Full Thd

4шт.

35

75245603

STUD

8шт.

36

73162636

PIN,70mm OD x 264mm L

1шт.

37

75266998

SUPPORT

Bracket

1шт.

38

75267465

BRACKET

Cover

2шт.

Выбрано товаров: 38
