Запчасти Case 845 DHP (08.66[00]) - CYLINDER - SADDLE AND SADDLE ACTUATING (5 HOLES) (08) - HYDRAULICS

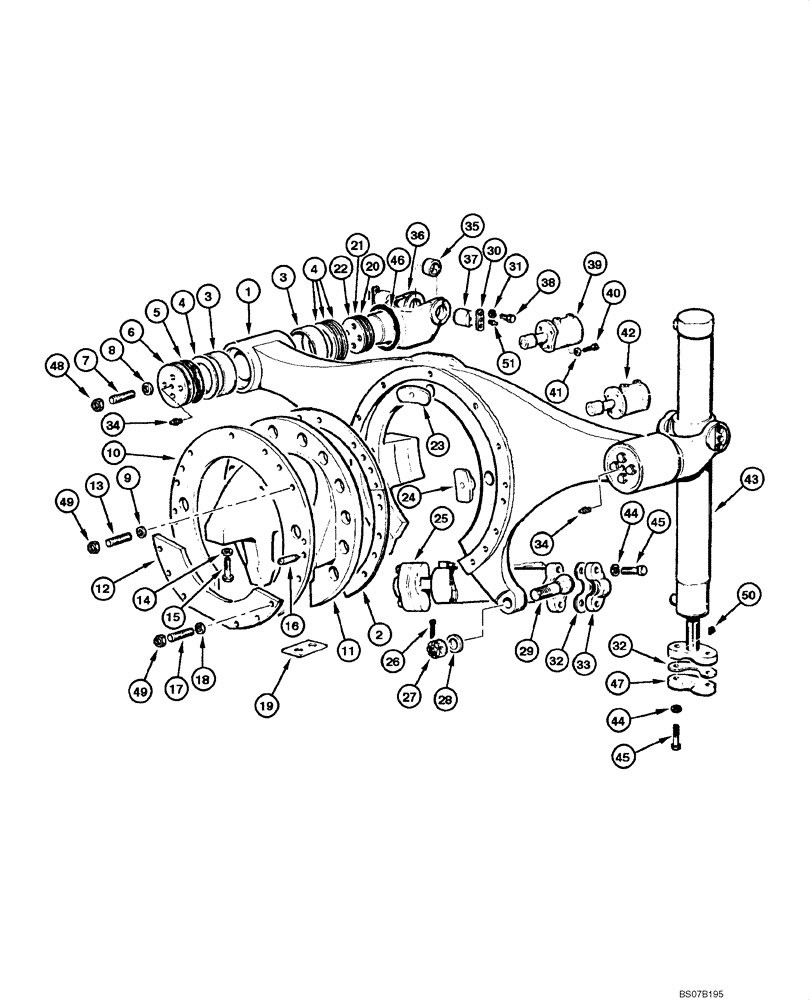

Схема запчастей Case 845 DHP - (08.66[00]) - CYLINDER - SADDLE AND SADDLE ACTUATING (5 HOLES) (08) - HYDRAULICS
39
11
5
44
33
26
51
35
27
49
1
28
32
8
16
47
13
43
6
34
17
4
40
20
31
7
25
34
29
50
15
22
46
24
23
44
2
42
21
10
19
45
32
41
30
37
4
3
18
49
38
48
9
3
12
14
45
36

Артикул

Название

Примечание

Количество

1

75267030

SUPPORT

Bracket

1шт.

2

73131791

SHIM,.020" Thk

15шт.

3

79106797

BUSHING,70.21mm ID x 85.11mm OD x 58mm L

4шт.

4

75248669

COVER

4шт.

5

8291995

SEAL

4шт.

6

75267015

PLATE

Cover

2шт.

7

75245603

STUD

8шт.

8

70931523

WASHER

8шт.

9

70927275

WASHER

17шт.

10

75267033

RING

Ring Saddle

1шт.

11

75266931

SUPPORT

Bracket

1шт.

12

75266942

PLATE

Plate

1шт.

13

75245602

STUD

11шт.

14

70928452

WASHER

8шт.

15

70925431

SCREW

8шт.

16

70910179

PIN

2шт.

17

75245604

STUD

6шт.

18

70912942

LOCK WASHER

6шт.

19

73130333

SHIM,.06" Thk

2шт.

20

75248665

SHIM

6шт.

21

75248666

SHIM

10шт.

22

75248667

SHIM

4шт.

23

73124551

BUSHING

1шт.

24

73124552

BUSHING

2шт.

25

REF

INSTRUCTION

Cylinder - Turn-Circle (p.08.59)

1шт.

26

70900808

COTTER PIN,1/8" x 1 1/2"

1шт.

27

76326480

Nut

1шт.

28

75326490

WASHER,26.9mm ID x 63.5mm OD x 4.2mm Thk

1шт.

29

75326511

BALL STUD,1" - 14

1шт.

30

87359665

PLATE

Bar

4шт.

31

12626231

WASHER,10.2mm ID x 25mm OD x 3mm Thk

12шт.

32

70620920

SHIM,63.5mm OD x 0.38mm Thk

32шт.

33

75267465

BRACKET

Cover

4шт.

34

70914465

LUBE NIPPLE

6шт.

35

75327135

BUSHING,38mm ID x 47.83mm OD x 25.4mm L

4шт.

36

75248662

YOKE

2шт.

37

87359686

PIN,37.87mm OD x 60mm L

Bracket

4шт.

38

70923276

SCREW,Hex, 3/8" - 24 x 1", Gr 8

12шт.

39

REF

INSTRUCTION

Cylinder LH - Saddle Loc (p.08.61)

1шт.

40

70920583

SCREW,1/2"-13 x 1 1/2"

8шт.

41

70912441

LOCK WASHER

8шт.

42

REF

INSTRUCTION

Cylinder RH - Saddle Loc (p.08.61)

1шт.

43

REF

INSTRUCTION

Cylinder - Blade Lift (p.08.57)

2шт.

44

70914726

LOCK WASHER

8шт.

45

70923137

SCREW

8шт.

46

73124475

RING

2шт.

47

75251464

COVER

2шт.

48

70915972

NUT

8шт.

49

70915256

NUT

17шт.

50

13407811

LUBE NIPPLE,Angled - 45 Degree, M10 x 1 x 27.00mm

2шт.

51

70914465

LUBE NIPPLE

11шт.

Выбрано товаров: 51
