Запчасти Case 845 DHP (08.22[00]) - FRONT AXLE HYDRAULIC CIRCUIT - TILT (08) - HYDRAULICS

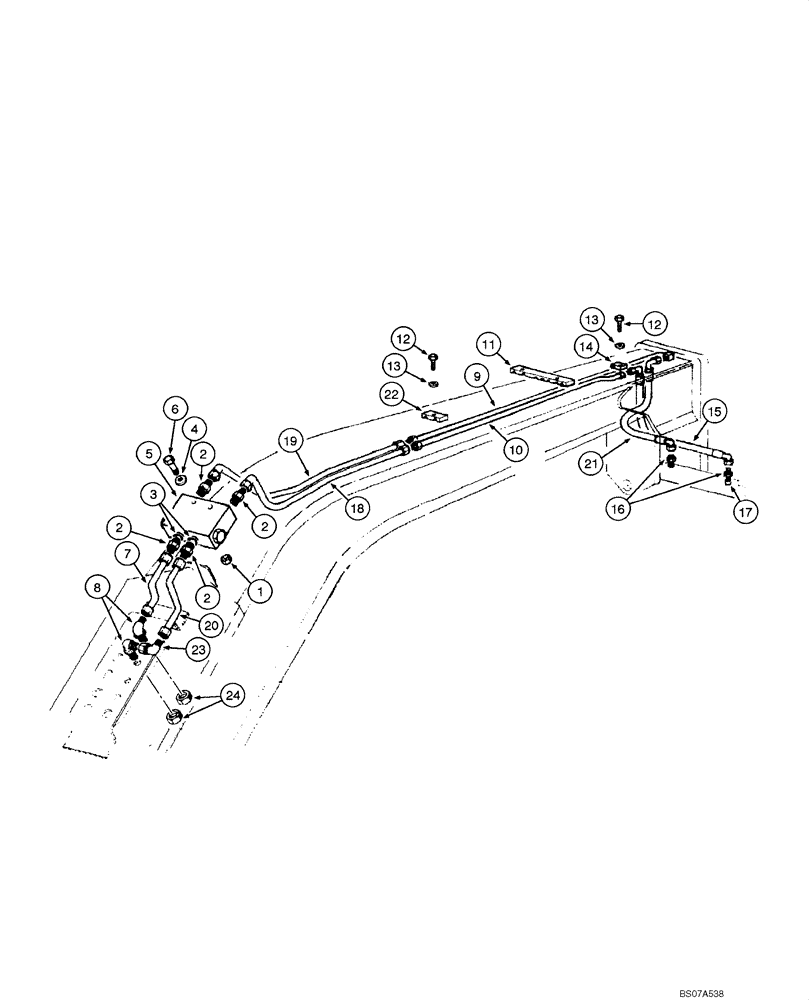

Схема запчастей Case 845 DHP - (08.22[00]) - FRONT AXLE HYDRAULIC CIRCUIT - TILT (08) - HYDRAULICS
4
1
24
23
15
7
8
6
21
17
10
13
20
14
16
13
3
2
12
2
19
2
2
9
5
22
18
11
12

Артикул

Название

Примечание

Количество

1

70920329

NUT

2шт.

2

70922457

HYD CONNECTOR

Incl. 3

4шт.

3

70921885

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

4шт.

4

70900816

WASHER

4шт.

5

REF

INSTRUCTION

Valve, See Figure 08.71

1шт.

6

70930238

SCREW

2шт.

7

75253452

TUBE,6.5 mm ID, 9.5 mm OD, 164, 37 mm Length

Tube

1шт.

8

218-693

ELBOW,90 Degree Blkhd, 9/16"-18, 37 Degree x 9/16"-18, 37 Degree

2шт.

9

75248925

RIGID TUBE,9.5 mm OD, 2618, 40 mm Length

1шт.

10

75248921

RIGID TUBE,9.5 mm OD, 2529, 29 mm Length

1шт.

11

75250315

CLAMP

1шт.

12

16044331

SCREW,Hex, M8 x 1.25 x 55mm, Cl 10.9

1шт.

13

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

1шт.

14

73127629

CLAMP

1шт.

15

75255793

HOSE,9.5mm ID x 1215mm L, SAE 100R2

1шт.

16

70922457

HYD CONNECTOR

Incl. 17

2шт.

17

70921349

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

2шт.

18

75248994

RIGID TUBE

1шт.

19

75248924

RIGID TUBE

1шт.

20

75253451

TUBE

Tube

1шт.

21

75255795

HOSE,9.5mm ID x 1025mm L, SAE 100R2

1шт.

22

70695523

CLAMP

1шт.

23

70921013

ELBOW

1шт.

24

218-1254

LOCK NUT,Blkhd, 9/16"-18

2шт.

Выбрано товаров: 24
