Запчасти Case 845 DHP (08.12[00]) - BLADE HYDRAULIC CIRCUIT - LIFTING (08) - HYDRAULICS

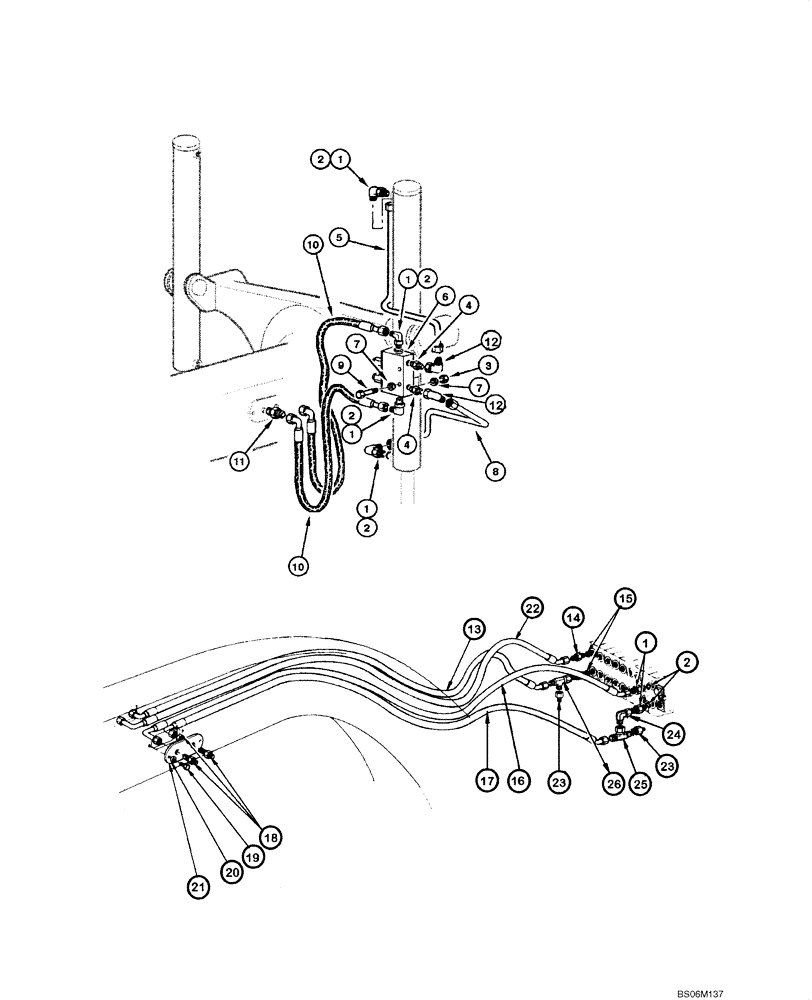

Схема запчастей Case 845 DHP - (08.12[00]) - BLADE HYDRAULIC CIRCUIT - LIFTING (08) - HYDRAULICS
12
4
3
15
1
1
10
2
2
25
1
2
17
20
8
7
16
23
7
18
11
6
13
19
2
5
1
4
22
24
1
12
10
21
9
23
2
26
14

Артикул

Название

Примечание

Количество

1

218-5106

90 ELBOW,90 Degree Elbow, 3/4" - 16 Male JIC x 3/4" - 16 Male ORB

Incl. 2

4шт.

2

70921349

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

10шт.

3

70900367

NUT

2шт.

4

70921409

HYD CONNECTOR

2шт.

5

75254140

RIGID TUBE

Left Hand

1шт.

5

75254144

RIGID TUBE

Right Hand

1шт.

6

REF

INSTRUCTION

Valve, See Figure 08.71

2шт.

7

70630753

WASHER

4шт.

8

75254142

RIGID TUBE

Left Hand

1шт.

8

75254146

RIGID TUBE

Right Hand

1шт.

9

11707331

BOLT

4шт.

10

73127637

FLEXIBLE HOSE

4шт.

11

70927261

HYD CONNECTOR

4шт.

12

70921279

ELBOW

4шт.

13

75252826

FLEXIBLE HOSE

1шт.

14

70921409

HYD CONNECTOR

Incl. 15

4шт.

15

70921885

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

4шт.

16

75251170

FLEXIBLE HOSE

1шт.

17

75251169

FLEXIBLE HOSE

1шт.

18

70927261

HYD CONNECTOR

4шт.

19

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

4шт.

20

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

4шт.

21

75267103

COVER

Plate

2шт.

22

75252827

FLEXIBLE HOSE

1шт.

23

70923102

REDUCER

2шт.

24

70921279

ELBOW

1шт.

25

70921276

HYD CONNECTOR

1шт.

26

70921298

3 WAY CONNECTION

1шт.

Выбрано товаров: 28
