(04-04[01]) - ALTERNADOR 50A - ASSEMBLY

Запчасти Case 845 (04-04[01]) - ALTERNADOR 50A - ASSEMBLY (04) - ELECTRICAL SYSTEMS

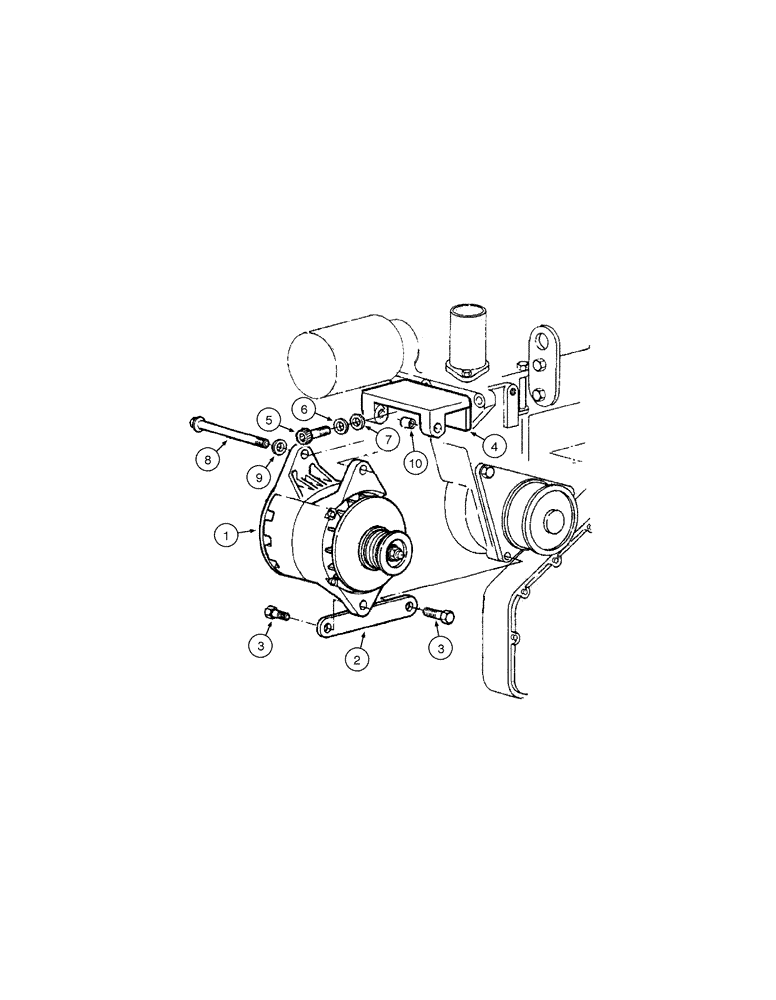

Схема запчастей Case 845 - (04-04[01]) - ALTERNADOR 50A - ASSEMBLY (04) - ELECTRICAL SYSTEMS
8
6
7
4
1
10
3
2
5
9
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

ALTERNATOR 50A

1шт.

Page 04-06

1шт.

2

75324879

PLATE

1шт.

3

75206638

SCREW

2шт.

4

75324861

SUPPORT

1шт.

5

14306431

HEX SOC SCREW,M8 x 1.25 x 25mm, Cl 10.9, Full Thd

3шт.

6

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

3шт.

7

892-11008

LOCK WASHER,8mm ID

4шт.

8

827-10130

BOLT,Hex, M10 x 1.5 x 130mm, Cl 10.9

1шт.

9

12638601

WASHER,M10 x 18 x 2

1шт.

10

75260708

SPACER,10.5mm ID x 20mm OD x 29mm L

1шт.
