(09-074[01]) - CAB - LOWER UPHOLSTERY LH/RH

Запчасти Case 845 (09-074[01]) - CAB - LOWER UPHOLSTERY LH/RH (09) - CHASSIS

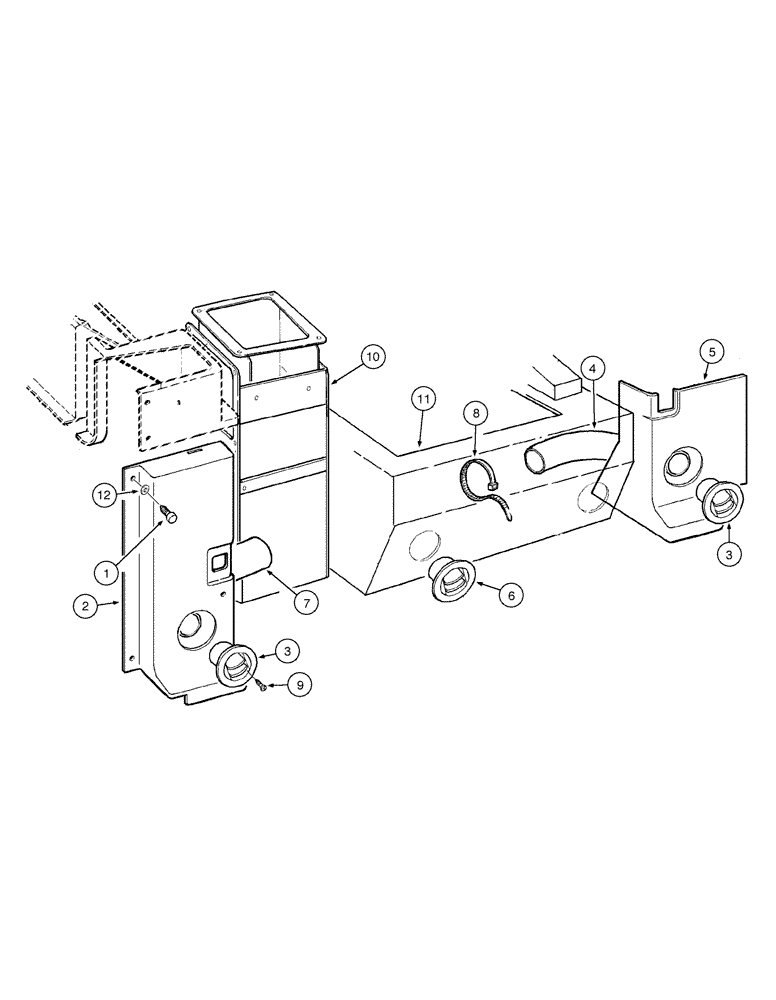

Схема запчастей Case 845 - (09-074[01]) - CAB - LOWER UPHOLSTERY LH/RH (09) - CHASSIS
10
12
3
1
2
7
4
6
5
9
11
8
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

71103181

SCREW

8шт.

2

71103213

PLASTIC PLATE

1шт.

3

75313703

VENT

2шт.

4

75264284

HOSE

Flexible

2шт.

5

71103214

SHOE

1шт.

6

73158927

AIR INTAKE

2шт.

7

75264283

HOSE

Flexible

1шт.

8

75201642

CLAMP

4шт.

9

75310292

SCREW

16шт.

10

REF

INSTRUCTION

CONSOLE

1шт.

Page 06-04

1шт.

11

REF

INSTRUCTION

BRACKET

1шт.

Page 09-110

1шт.

12

71103180

BUTTON

Plastic

8шт.
