(04.09[00]) - ELECTRIC SYSTEM - COMMAND PANEL

Запчасти Case 845 (04.09[00]) - ELECTRIC SYSTEM - COMMAND PANEL (04) - ELECTRICAL SYSTEMS

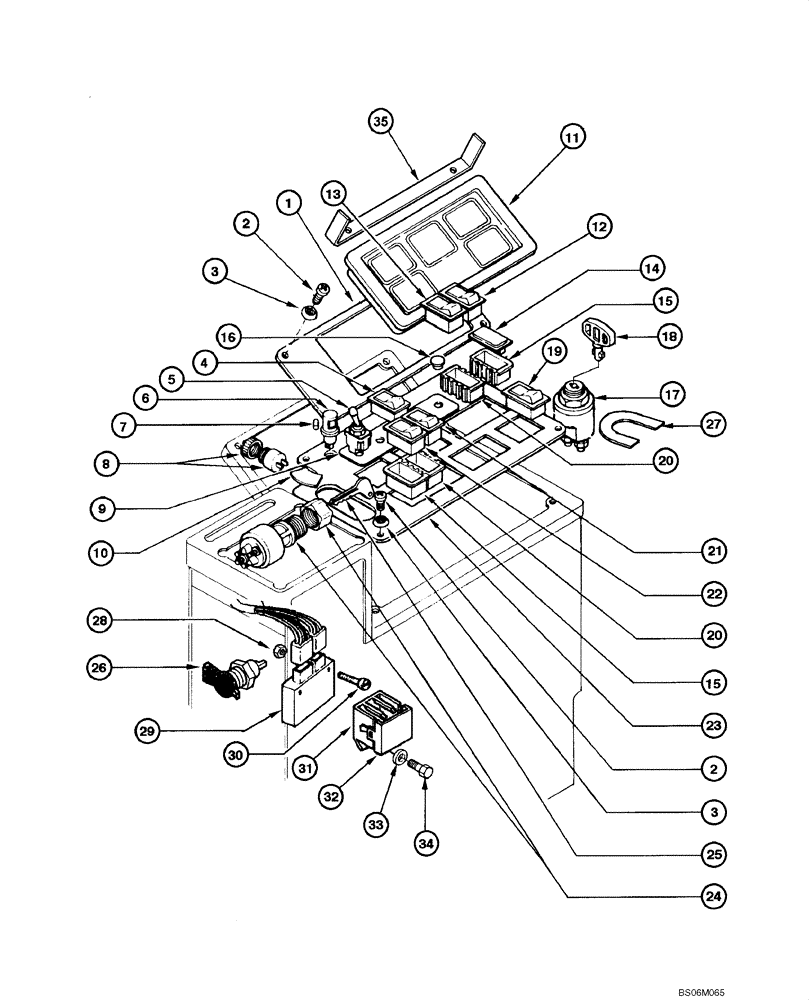

Схема запчастей Case 845 - (04.09[00]) - ELECTRIC SYSTEM - COMMAND PANEL (04) - ELECTRICAL SYSTEMS
18
24
4
27
20
16
5
7
14
1
13
28
2
17
31
15
30
11
8
22
35
20
29
3
34
15
6
25
12
21
10
19
26
32
9
23
33
3
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75253302

PLATE

1шт.

2

13313217

SCREW,Pozidriv Oval Hd, Csk, M6 x 20mm, Cl 5.8, Full Thd

8шт.

3

85801991

WASHER,6.3mm OD x 18mm ID x 4mm Thk

8шт.

4

75251070

LIGHT SWITCH

Limp-Home

1шт.

5

73125891

ASSEMBLY

Saddle Lock

1шт.

6

73072041

WARNING LIGHT

Incl. 7

2шт.

7

73072025

BULB

2шт.

8

75241340

HORN

1шт.

9

75322187

DECAL

Instruments Panel

1шт.

10

75251205

DECAL

1шт.

11

75261257

INSTRUMENT PANEL

1шт.

12

75251052

WINDSHIELD WASHER SW

Windshield Washer

1шт.

13

75251075

WINDSHIELD WIPER SWI

Windshield Wiper

1шт.

14

5151033

PLASTIC PLUG

12шт.

15

85803983

CONTACT HOUSING

1шт.

16

70922803

PLUG

5шт.

17

79073031

SWITCH

Master, Incl. 18

1шт.

18

79073033

IGNITION KEY

1шт.

19

75251062

FAN SWITCH

Cab Fan

1шт.

20

75251093

CONNECTING BLOCK

6шт.

21

75251067

LIGHT SWITCH

Rear Floodlight

1шт.

22

75251081

LIGHT SWITCH

Floodlight

1шт.

23

75327010

COVER

1шт.

75257834

SWITCH

Assy, Incl Ref 24, 25

1шт.

24

75325352

SWITCH

Ignition, Without Keys

1шт.

25

1964831C2

IGNITION KEY

1шт.

26

79090991

POWER SOCKET

1шт.

27

75259379

DECAL

Key Master

1шт.

28

70917479

NUT

2шт.

29

75283926

DIODE ELEMENT

1шт.

30

76021290

SCREW,#6 - 32 x 1"

2шт.

31

50001484

BRACKET

1шт.

32

5962562

COVER

1шт.

33

10516473

WASHER

1шт.

34

10977731

BOLT,Hex, M5 x 14mm, Cl 10.9, Full Thd

1шт.

35

75325515

PANEL

(SN 020111 - )

1шт.
