(04.02A[00]) - ALTERNATOR 50A - ASSEMBLY (SN N4AF03020 - )

Запчасти Case 845 (04.02A[00]) - ALTERNATOR 50A - ASSEMBLY (SN N4AF03020 - ) (04) - ELECTRICAL SYSTEMS

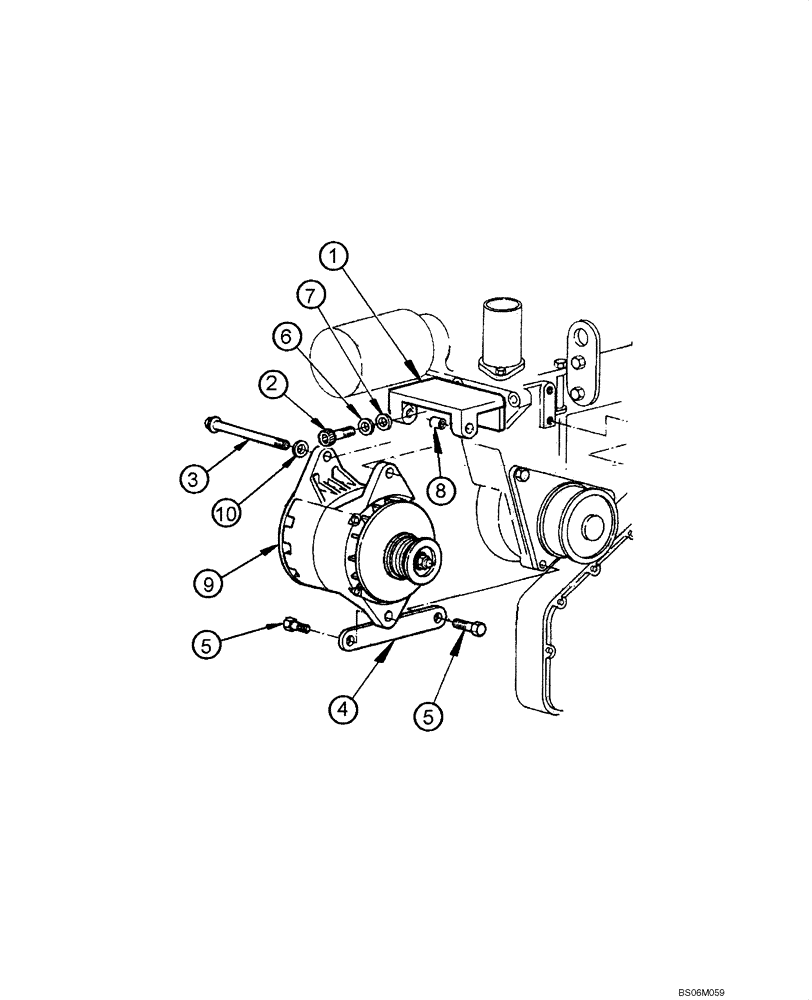

Схема запчастей Case 845 - (04.02A[00]) - ALTERNATOR 50A - ASSEMBLY (SN N4AF03020 - ) (04) - ELECTRICAL SYSTEMS
7
6
4
8
5
5
9
3
10
1
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75324861

SUPPORT

1шт.

2

14306431

HEX SOC SCREW,M8 x 1.25 x 25mm, Cl 10.9, Full Thd

3шт.

3

827-10130

BOLT,Hex, M10 x 1.5 x 130mm, Cl 10.9

1шт.

4

75324879

PLATE

1шт.

5

75206638

SCREW

M10 x 1.50 x 25

2шт.

6

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

3шт.

7

892-11008

LOCK WASHER,8mm ID

4шт.

8

75260708

SPACER,10.5mm ID x 20mm OD x 29mm L

1шт.

9

REF

INSTRUCTION

Alternator, See Figure 04.02D

1шт.

10

12638601

WASHER,M10 x 18 x 2

1шт.
