Запчасти Case 845 (09.48[00]) - AIR CONDITIONING - INLET AIR FILTER (09) - CHASSIS

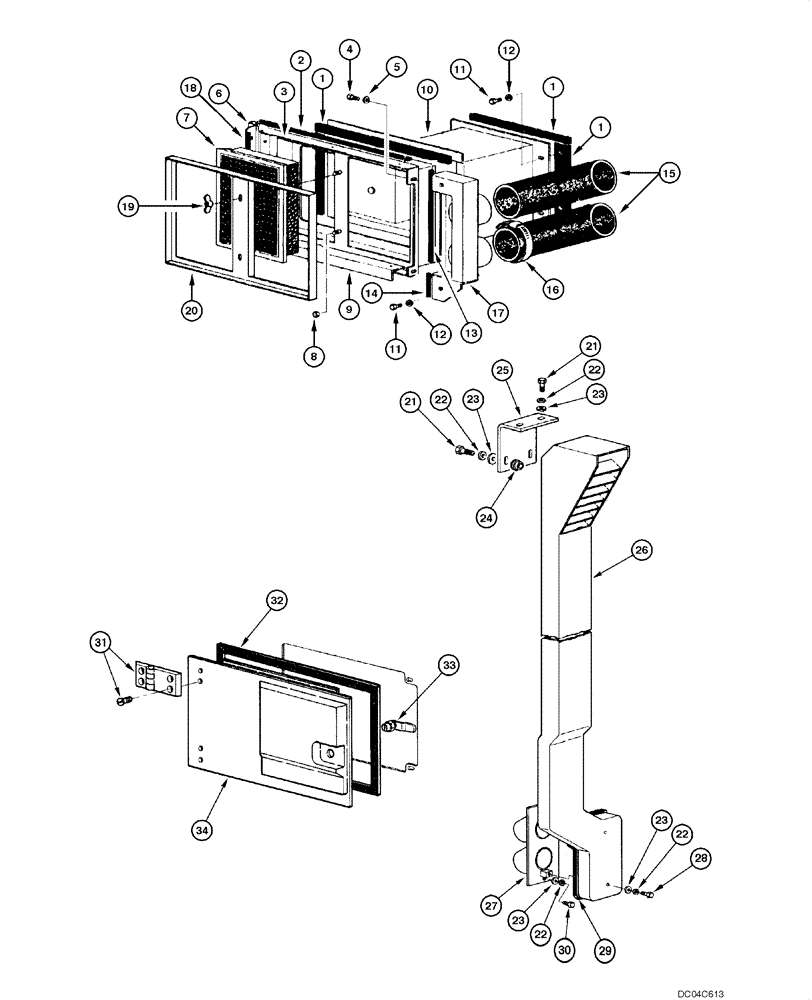

Схема запчастей Case 845 - (09.48[00]) - AIR CONDITIONING - INLET AIR FILTER (09) - CHASSIS
31
23
22
22
27
28
10
7
6
11
19
15
3
13
20
18
32
33
2
25
26
8
23
30
11
9
5
22
21
12
21
1
16
24
29
14
22
23
34
4
1
1
17
12
23

Артикул

Название

Примечание

Количество

1

75310736

GASKET

2шт.

2

75255052

GASKET

1шт.

3

75254911

SUPPORT

1шт.

4

10902030

BOLT,Hex, M6 x 12mm, Cl 10.9, Full Thd

4шт.

5

10730107

WASHER

4шт.

6

75254887

SUPPORT

1шт.

7

149946A1

ELEMENT

2шт.

8

15644101

SELF-TAP SCREW,Cross Pan Hd, M4.2 x 16mm

6шт.

9

75254889

PLATE

1шт.

10

75310737

AIR DUCT

1шт.

11

10902030

BOLT,Hex, M6 x 12mm, Cl 10.9, Full Thd

4шт.

12

10730101

WASHER,M6 x 12 OD x 1.5 Thk

4шт.

13

75255212

GASKET,10mm W x 265mm L x 5mm Thk

1шт.

14

75254721

GASKET,10mm W x 52mm L x 5mm Thk

1шт.

15

75254727

FLEXIBLE HOSE

2шт.

16

75201642

CLAMP

4шт.

17

75254912

DEFLECTOR

1шт.

18

75254720

INSULATOR,10mm W x 315mm L x 5mm Thk

1шт.

19

10101101

NUT

2шт.

20

75254731

SUPPORT

1шт.

21

16043831

SCREW,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

4шт.

22

10569371

LOCK WASHER

8шт.

23

12642021

WASHER

8шт.

24

79089658

PAD

2шт.

25

75254987

SUPPORT

1шт.

26

75254967

TUBE

1шт.

27

75254988

COVER

1шт.

28

16044131

BOLT,Hex, M8 x 45mm, Cl 10.9

2шт.

29

75255051

RUBBER SEAL,820mm L

1шт.

30

16043631

SCREW,Hex, M8 x 25mm, Cl 10.9, Full Thd

2шт.

31

75313357

HINGE

2шт.

32

75313711

SEAL

1шт.

33

75313710

LOCK

1шт.

34

75313861

DOOR

1шт.

Выбрано товаров: 34
