(09.42A[00]) - CAB - ROOF (CLOSED CAB) (SN4A403020 - )

Запчасти Case 845 (09.42A[00]) - CAB - ROOF (CLOSED CAB) (SN4A403020 - ) (09) - CHASSIS

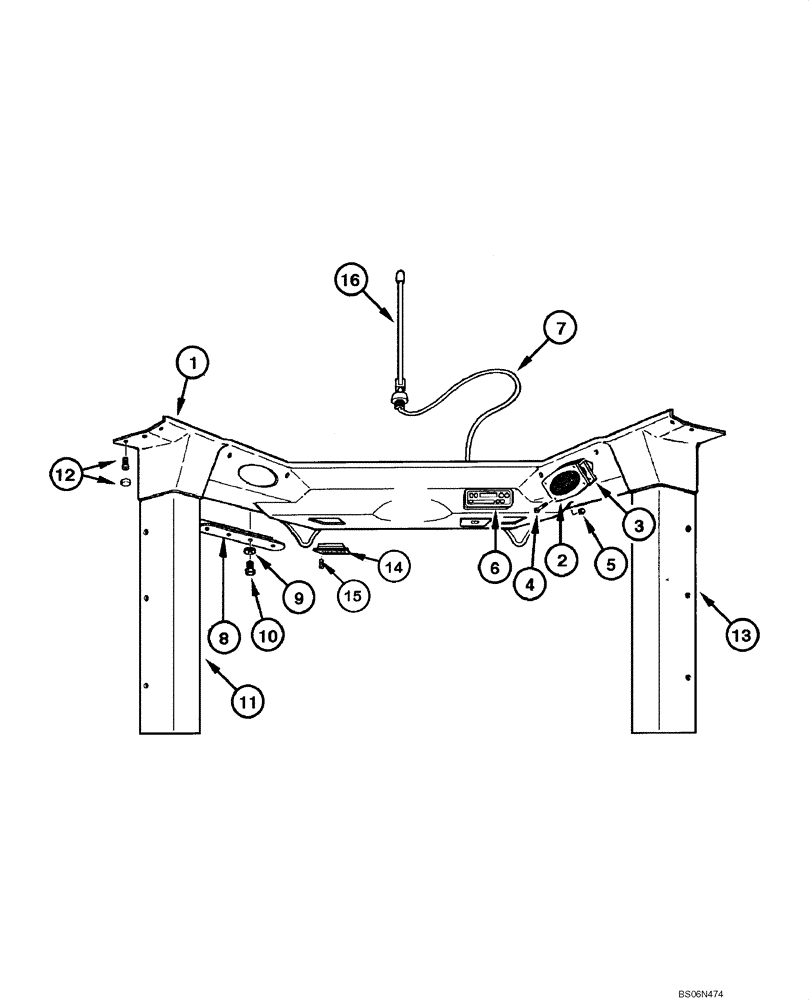

Схема запчастей Case 845 - (09.42A[00]) - CAB - ROOF (CLOSED CAB) (SN4A403020 - ) (09) - CHASSIS
15
1
11
2
5
9
3
16
10
4
8
6
7
13
14
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

71101803

ROOF

Low Profile Cab

1шт.

1

71101798

COVER

Low Profile Cab

1шт.

2

75310390

GRILLE

2шт.

3

75310386

SPEAKER

2шт.

4

75310391

SCREW

8шт.

5

75310389

NUT

8шт.

6

75322764

RADIO

Low Profile Cab

1шт.

7

75310384

ELECTRIC CABLE

1шт.

8

75310388

PLATE

Left Hand

2шт.

8

75310385

PLATE

Right Hand

1шт.

9

75287780

WASHER

8шт.

10

75310286

SCREW,M6 x 1

8шт.

11

REF

INSTRUCTION

Covering, See Figure 09.38A

12шт.

12

75313814

BOLT

22шт.

13

REF

INSTRUCTION

See Figure 09.38A

1шт.

14

125688A1

DIFFUSER

2шт.

15

71101798

COVER

1шт.

16

75310458

ANTENNA

1шт.
