(09.38A[00]) - CAB - INNER UPHOLSTERY LH/RH (SN 4AF03020 - )

Запчасти Case 845 (09.38A[00]) - CAB - INNER UPHOLSTERY LH/RH (SN 4AF03020 - ) (09) - CHASSIS

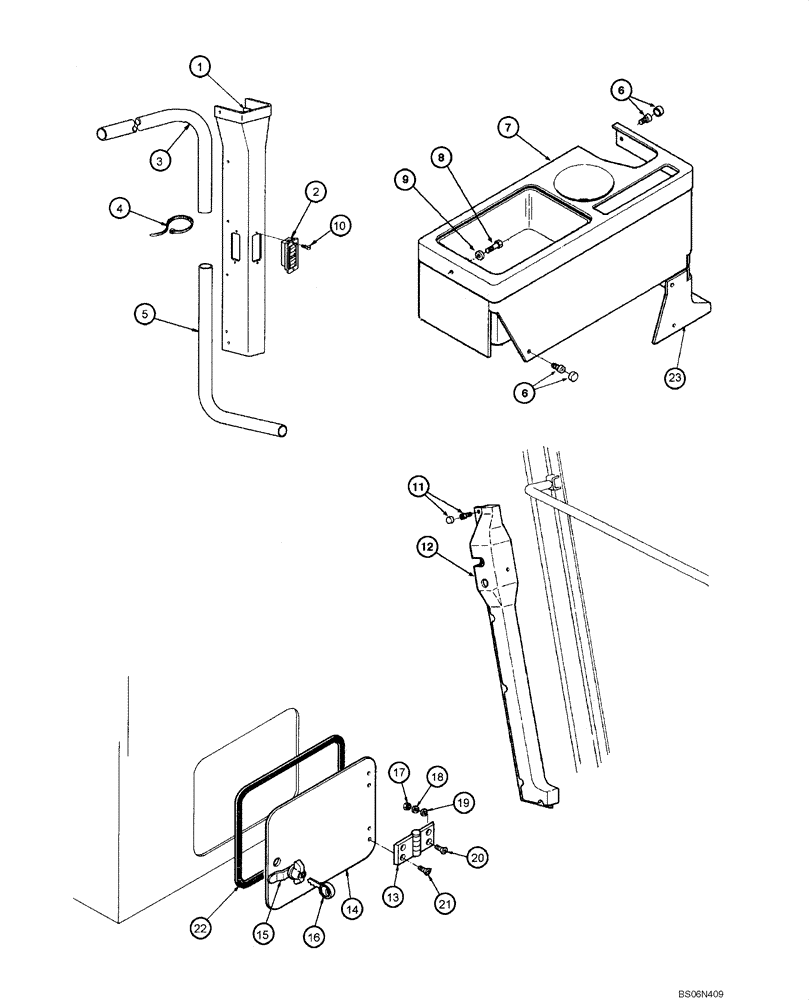

Схема запчастей Case 845 - (09.38A[00]) - CAB - INNER UPHOLSTERY LH/RH (SN 4AF03020 - ) (09) - CHASSIS
8
10
6
13
5
18
9
19
21
3
17
4
22
1
23
12
16
14
6
11
15
20
2
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

71101797

COVER

2шт.

1

71101805

COVER

1шт.

1

71101804

COVER

Left Hand, Low Profile Cab

1шт.

1

71101798

COVER

Right Hand, Low Profile Cab

1шт.

2

125688A1

DIFFUSER

6шт.

3

75264400

HOSE

2шт.

4

75201642

CLAMP

8шт.

5

75264399

HOSE

2шт.

6

75313814

BOLT

5шт.

7

75313337

TRIM PANEL

1шт.

8

75313384

BOLT

1шт.

9

75286866

WASHER

2шт.

10

75310292

SCREW

12шт.

11

75313814

BOLT

12шт.

12

75313336

TRIM PANEL

Left Hand

1шт.

12

75313335

TRIM PANEL

Right Hand

1шт.

13

75313357

HINGE

2шт.

14

REF

INSTRUCTION

See Figure 09.50

1шт.

15

75313710

LOCK

1шт.

16

71100373

KEY

1шт.

17

75310333

NUT

4шт.

18

71101791

LOCK WASHER

4шт.

19

75313414

WASHER

4шт.

20

71101790

BOLT

4шт.

21

71101812

BOLT

4шт.

22

75313711

SEAL

1шт.

23

71101800

COVER

1шт.
