(09.37A[00]) - CAB - UPPER UPHOLSTERY (SN 4AF03020 - )

Запчасти Case 845 (09.37A[00]) - CAB - UPPER UPHOLSTERY (SN 4AF03020 - ) (09) - CHASSIS

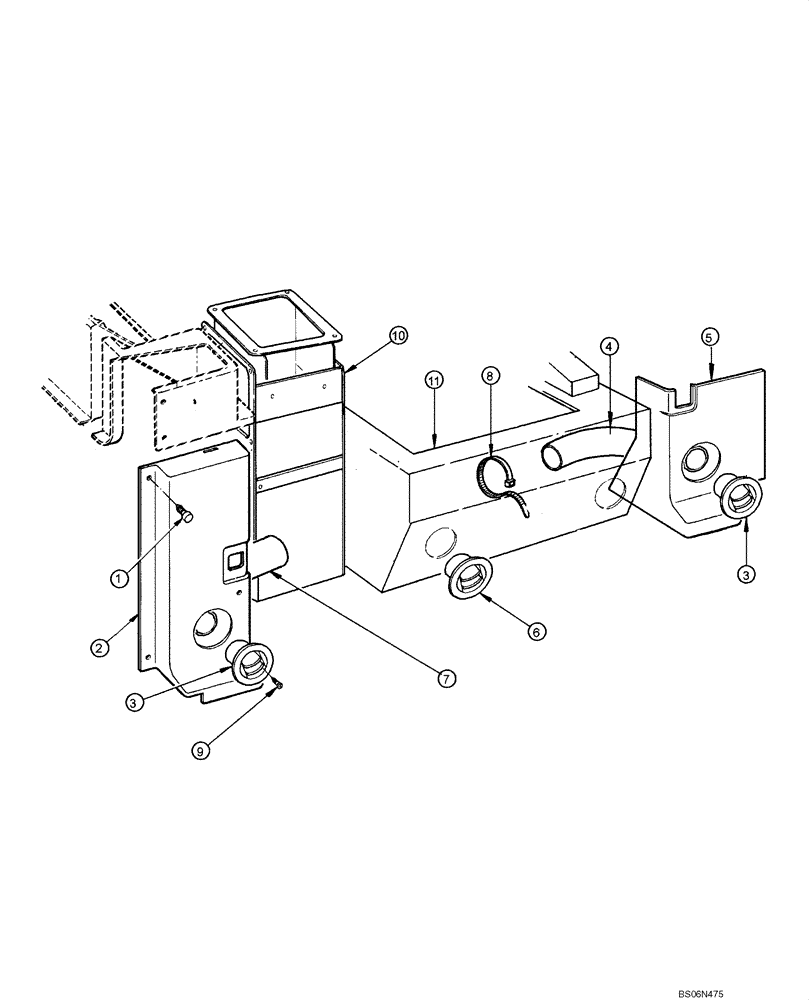

Схема запчастей Case 845 - (09.37A[00]) - CAB - UPPER UPHOLSTERY (SN 4AF03020 - ) (09) - CHASSIS
2
5
1
3
11
8
7
9
10
3
6
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75313814

BOLT

8шт.

2

71101801

COVER

1шт.

3

75313703

VENT

2шт.

4

75264284

HOSE

2шт.

5

71101800

COVER

1шт.

6

73158927

AIR INTAKE

2шт.

7

75264283

HOSE

1шт.

8

75201642

CLAMP

4шт.

9

75310292

SCREW

16шт.

10

REF

INSTRUCTION

Console

1шт.

11

REF

INSTRUCTION

Bracket, See Figure 09.55A

1шт.
