Запчасти Case 845 (09.21[00]) - ENGINE HOOD AND GRILLE (09) - CHASSIS

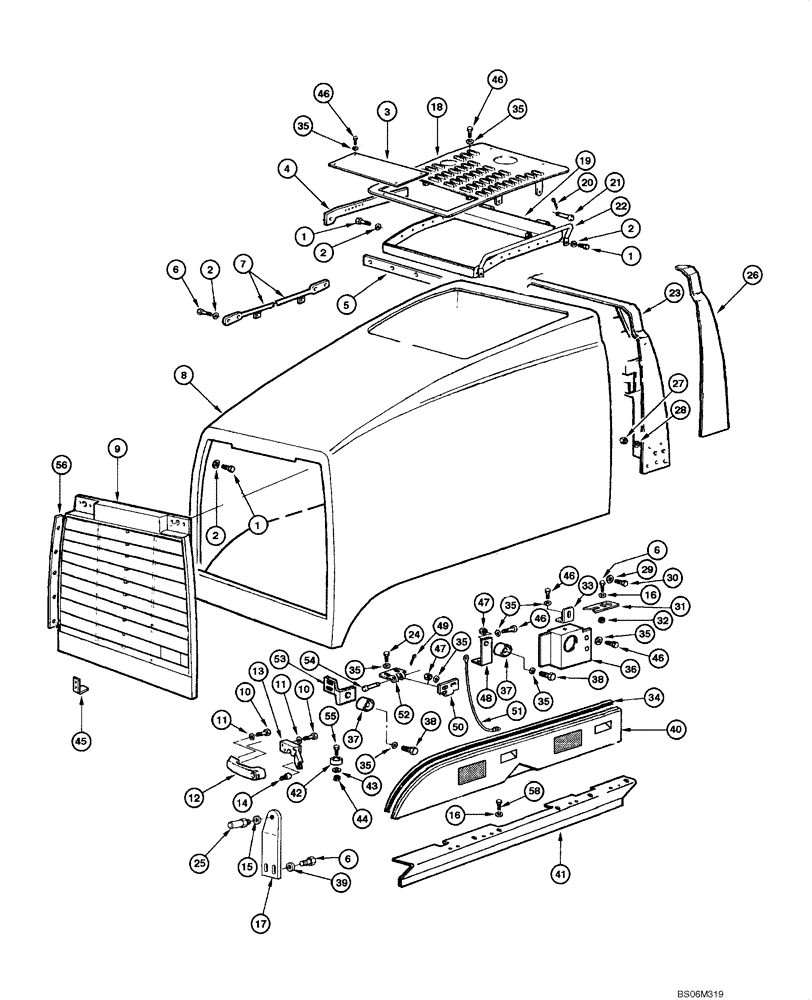

Схема запчастей Case 845 - (09.21[00]) - ENGINE HOOD AND GRILLE (09) - CHASSIS
43
46
2
46
35
25
11
46
31
8
51
35
15
2
10
10
6
47
36
44
48
35
2
1
13
9
21
38
37
35
35
17
2
39
3
6
4
12
7
23
34
46
49
1
41
11
56
14
19
26
16
5
22
35
54
42
58
20
47
38
18
35
35
33
1
28
46
45
16
50
52
29
53
27
24
30
40
32
55
6
37

Артикул

Название

Примечание

Количество

1

11106431

SCREW,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

16шт.

2

12638621

WASHER,M10 x 18 x 2

16шт.

3

75323454

TOP COVER

1шт.

4

75323169

PLATE

Right Hand

1шт.

4

75323213

PLATE

Left Hand

1шт.

5

75321593

BRACKET

1шт.

6

11106431

SCREW,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

11шт.

7

75323252

ROD

2шт.

8

75323441

HOOD

1шт.

9

75323723

GRILLE

1шт.

10

10902631

BOLT,Hex, M6 x 25mm, Cl 10.9

3шт.

11

12639701

WASHER,6.15mm ID x 11mm OD x 1mm Thk

3шт.

12

60-7083T1

HANDLE

1шт.

13

366176A2

LATCH

1шт.

14

314610A1

BUTTON

1шт.

15

12646921

WASHER,12.2mm ID x 28mm OD x 3mm Thk

2шт.

16

70925927

WASHER

1шт.

17

75324367

PLATE

1шт.

18

75323190

ENGINE HOOD

1шт.

19

75323166

BRACKET

1шт.

20

10734201

COTTER PIN,M2 x 12

2шт.

21

75320970

PIN,12.7mm OD x 105mm L

2шт.

22

75323352

HANDRAIL

Hood

2шт.

23

75323240

BRACKET

1шт.

24

14306331

HEX SOC SCREW,M8 x 1.25 x 20mm, Cl 10.9, Full Thd

8шт.

25

75324494

LOCK PIN

2шт.

26

75323469

SHANK

Right Hand

1шт.

26

75323481

SHANK

Left Hand

1шт.

27

11701731

NUT,M10, Cl 12

6шт.

28

12638601

WASHER,M10 x 18 x 2

6шт.

29

14496731

WASHER,M12 x 24 x 2.5 Thk

8шт.

30

11112431

SCREW,Hex, M12 x 30mm, Cl 10.9, Full Thd

8шт.

31

REF

INSTRUCTION

Guide, See Figure 09.220

2шт.

32

11701731

NUT,M10, Cl 12

16шт.

33

75321532

PLATE

2шт.

34

75324198

SEAL

2шт.

35

14496531

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

80шт.

36

75267325

PLATE

Guard, Right Hand

1шт.

36

75266862

PLATE

Guard, Left Hand

1шт.

37

75324245

CUSHION

4шт.

38

16043431

SCREW,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

6шт.

39

12638601

WASHER,M10 x 18 x 2

2шт.

40

75324438

PLATE

Right Hand

1шт.

40

75324439

PLATE

Left Hand

1шт.

41

75267275

SUPPORT

Left Hand

1шт.

41

75267278

SUPPORT

Right Hand

1шт.

42

73066804

PAD

2шт.

43

12639701

WASHER,6.15mm ID x 11mm OD x 1mm Thk

5шт.

44

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

2шт.

45

73163888

BRACKET

2шт.

46

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

42шт.

47

16100821

NUT,M8, Cl 10

32шт.

48

75325345

SUPPORT

2шт.

49

10734201

COTTER PIN,M2 x 12

8шт.

50

75325241

HINGE

8шт.

51

75260012

FLEXIBLE CABLE

2шт.

52

75325240

HINGE

8шт.

53

75325346

SUPPORT

Right Hand

1шт.

53

75325347

SUPPORT

Left Hand

1шт.

54

75258700

PIN,8mm OD x 57mm L

8шт.

55

10902431

SCREW,Hex, M6 x 20mm, Cl 10.9

2шт.

56

75323724

PLATE

Plate, Right Hand

1шт.

56

75323725

PLATE

Plate, Left Hand

1шт.

57

75323455

ENGINE OVERHAUL KIT

Kit, Includes 4, 5, 8, 9, 19, 22, 56

1шт.

58

10979321

BOLT,Hex, M10 x 14mm, Cl 8.8, Full Thd

24шт.

Выбрано товаров: 65
