(09.44[00]) - SEAT ASSY - SUPENSION ASSY

Запчасти Case 845 (09.44[00]) - SEAT ASSY - SUPENSION ASSY (09) - CHASSIS

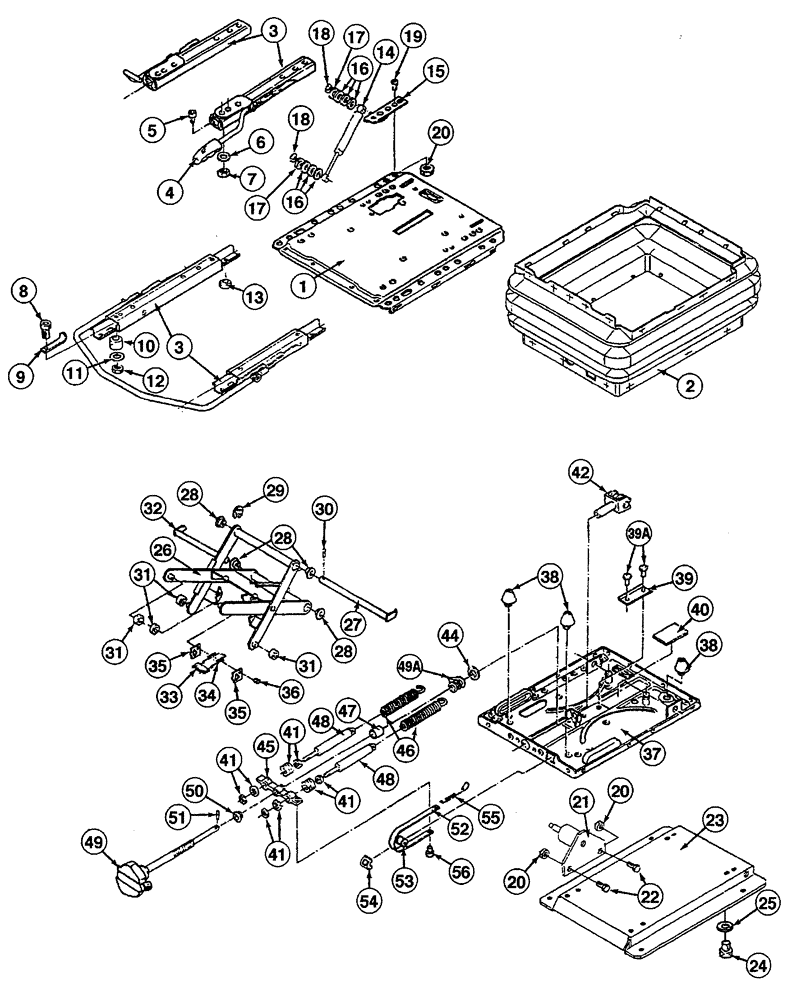

Схема запчастей Case 845 - (09.44[00]) - SEAT ASSY - SUPENSION ASSY (09) - CHASSIS
38
48
54
41
28
34
3
33
4
2
24
15
22
41
27
41
16
9
17
1
38
51
20
39
48
46
18
5
47
31
19
37
21
49
10
8
31
45
14
42
49a
23
28
50
20
7
32
18
35
16
25
26
36
28
53
35
31
40
56
30
13
6
17
11
12
41
55
39a
52
29
44
3
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

399261A1

DRIVER SEAT

VINYL

1шт.

399257A1

DRIVER SEAT

FABRIC

1шт.

346085A1

SEAT

SUPENSION ASSY.

1шт.

1

346086A1

PLATE

UPPER

1шт.

2

346087A1

BOOT

1шт.

345783A1

RAIL ASSY.

SEAT KIT

1шт.

3

NSS

NOT SOLD SEPARAT

RAIL

2шт.

4

NSS

NOT SOLD SEPARAT

HANDLE

1шт.

5

864-8025

HEX SOC SCREW,M8 x 25mm, Cl 8.8

4шт.

6

345729A1

WASHER

4шт.

7

832-10408

NUT,M8 x 1.25, Cl 8.8

4шт.

8

864-8025

HEX SOC SCREW,M8 x 25mm, Cl 8.8

6шт.

9

346103A1

SUPPORT

1шт.

10

346089A1

BUSHING

5шт.

11

345729A1

WASHER

6шт.

12

832-10408

NUT,M8 x 1.25, Cl 8.8

6шт.

13

130726A1

SPACER

1шт.

346097A1

SHOCK ABSORBER

1шт.

14

NSS

NOT SOLD SEPARAT

SHOCK - ABSORVER

1шт.

15

346108A1

BRACKET

1шт.

16

3402570R1

WASHER

6шт.

17

346109A1

WASHER

2шт.

18

346110A1

NUT

M6

2шт.

19

346098A1

SCREW

1шт.

20

832-10408

NUT,M8 x 1.25, Cl 8.8

3шт.

21

346099A1

SUPPORT

1шт.

23

346100A1

BASE

1шт.

24

346107A1

SCREW

4шт.

25

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

4шт.

346105A1

ARM

1шт.

26

NSS

NOT SOLD SEPARAT

ARM

1шт.

27

346095A1

BOLT

1шт.

28

60-5623T1

FLANGED BEARING

4шт.

29

800-4910

CIRCLIP,M10

1шт.

30

1281964C1

PIN, ROLL

1шт.

31

3225310R1

ROLLER

4шт.

32

346096A1

BOLT

1шт.

33

3225306R1

RETAINER

1шт.

34

130744A1

SPRING

2шт.

35

60-1559T1

PLATE

2шт.

36

60-1606T1

PIN

1шт.

346088A1

SEAT

PLATE LOWER ASSY.

1шт.

37

NSS

NOT SOLD SEPARAT

PLATE

1шт.

38

3223483R1

BUMPER

3шт.

39

K262122

PLATE

ANGLE

1шт.

39a

3225327R1

RIVET

2шт.

40

3225314R1

PLATE

1шт.

41

346091A1

PLUG

2шт.

42

1281949C1

YOKE

UNIVERSAL JOINT YOKE YOKE

1шт.

44

3225298R1

RUBBER WASHER

1шт.

45

3230238R1

RETAINER

1шт.

46

3230235R1

SPRING

2шт.

47

346089A1

BUSHING

1шт.

48

346090A1

SHOCK ABSORBER

2шт.

346094A1

KIT

1шт.

49

NSS

NOT SOLD SEPARAT

HANDLE

1шт.

49a

3225318R1

BEARING, BALL

1шт.

50

K262120

BUSHING

1шт.

51

346093A1

DOWEL

1шт.

52

346092A1

BAND

1шт.

53

3225299R1

ROLLER

1шт.

54

3225282R1

GUIDE

1шт.

55

3225332R1

SPRING

1шт.

56

3225315R1

BUTTON

1шт.
