(08A00010650[001]) - ENGINE EXHAUST (87451403)

Запчасти Case 340 (08A00010650[001]) - ENGINE EXHAUST (87451403) (01) - ENGINE

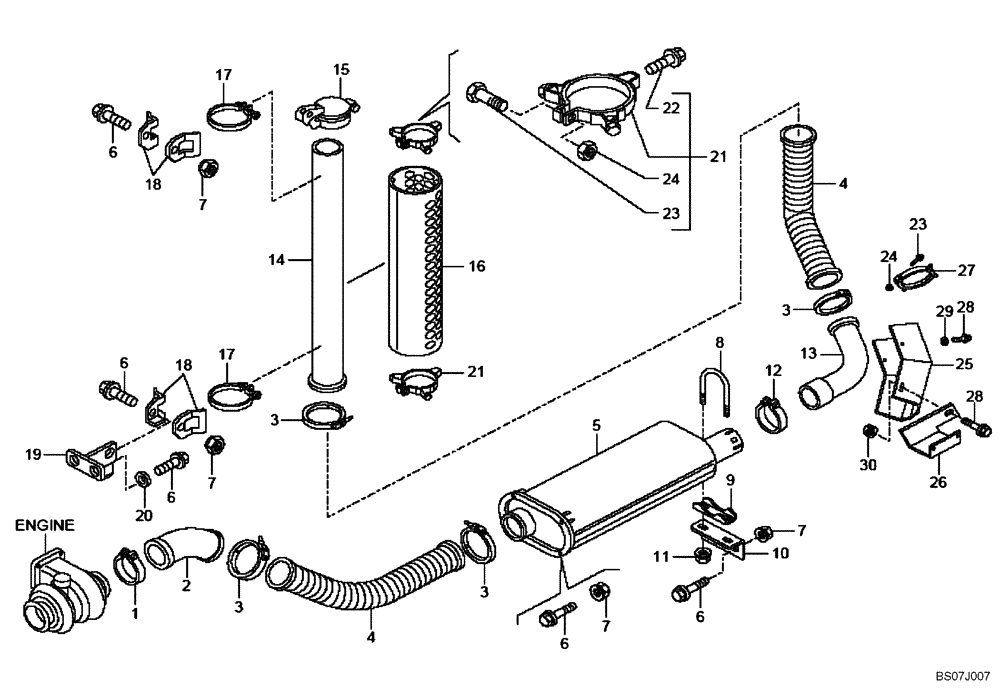

Схема запчастей Case 340 - (08A00010650[001]) - ENGINE EXHAUST (87451403) (01) - ENGINE
25
21
21
7
7
6
28
1
9
3
6
3
19
13
7
15
2
16
14
18
17
24
29
27
8
22
18
12
4
28
6
30
24
3
6
7
26
3
11
23
17
5
6
20
4
10
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900124589

COLLAR

1шт.

2

89500406616

EXHAUST SYSTEM PIPE

1шт.

3

8900185213

COLLAR

4шт.

4

8900185292

EXHAUST SYSTEM PIPE

2шт.

5

89500406595

MUFFLER

1шт.

6

8900115589

BOLT

M10 x 30

10шт.

7

8900140777

NUT

M10

8шт.

8

89500406621

COLLAR

1шт.

9

89500406622

SUPPORT

1шт.

10

89500406623

SUPPORT

1шт.

11

8900115122

NUT

M8

2шт.

12

89500407828

STRAP

1шт.

13

89500408817

EXHAUST SYSTEM PIPE

1шт.

14

89500408822

EXHAUST SYSTEM PIPE

1шт.

15

8900156503

GUARD

1шт.

16

89500408792

SHIELD

1шт.

17

8960110033

HOSE CLIP

2шт.

18

89500408796

SUPPORT

4шт.

19

89500408804

SUPPORT

1шт.

20

8900956093

WASHER

2шт.

21

89500408795

SUPPORT

2шт.

Include(s) 21, 22 , 23

1шт.

22

8900116549

BOLT

M8 x 20

6шт.

23

8900056265

BOLT

M8 x 40; Qty Was 2

2-3шт.

24

8900179410

NUT

M8; Qty Was 2

2-3шт.

25

89500414096

SHIELD

1шт.

26

8917157021

NUT

M8; Not Illustrated No Longer Required

1шт.

26

89500414093

SUPPORT

1шт.

27

89500413595

BRACKET

1шт.

28

8916585324

BOLT,M5 x 20mm

M5 x 20

6шт.

29

8916888304

WASHER

3шт.

30

8900125010

FLANGE NUT

3шт.
