(94A00000519[001]) - AUTOMATIC GREASING SYSTEM - FRONT FRAME (87314833)

Запчасти Case 340 (94A00000519[001]) - AUTOMATIC GREASING SYSTEM - FRONT FRAME (87314833) (09) - Implement / Hydraulics / Frame / Brakes

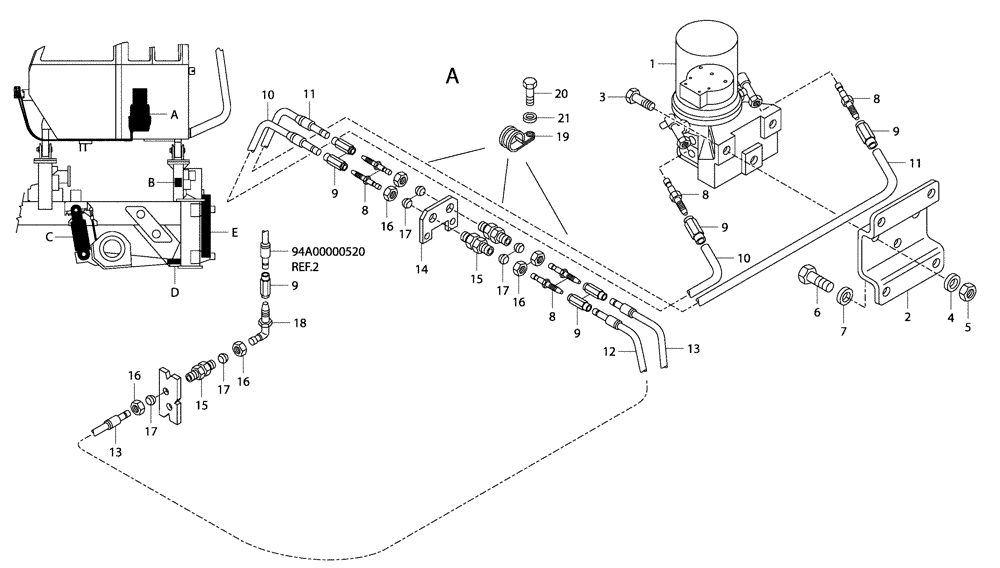

Схема запчастей Case 340 - (94A00000519[001]) - AUTOMATIC GREASING SYSTEM - FRONT FRAME (87314833) (09) - Implement / Hydraulics / Frame / Brakes
15
13
19
9
17
21
8
11
4
18
5
7
16
16
9
10
11
9
17
16
15
1
8
13
8
6
2
12
10
9
3
17
16
9
14
17
8
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500409841

PUMP

Automatic Greasing

1шт.

See Figure(s) 94B00000005

1шт.

2

89500409829

SUPPORT

1шт.

3

8900172961

BOLT

M8 x 30

3шт.

4

8900113172

WASHER

8 x 25 x 2,5

3шт.

5

8900140590

NUT

M8

3шт.

6

8900115589

BOLT

M10 x 30

4шт.

7

8900113173

WASHER

10 x 21 x 2

4шт.

8

8900190695

HYD CONNECTOR

6шт.

9

8900190694

BUSHING

7шт.

10

89500405938

FLEXIBLE HOSE

1шт.

11

8900190771

FLEXIBLE HOSE

2800 mm

1шт.

12

8900194011

HOSE

4300 mm

1шт.

See Figure(s) 94A01000519; Ref.1

1шт.

13

8900190772

HOSE

4700 mm

1шт.

14

8900179757

PLATE

1шт.

15

89500401575

HYD CONNECTOR

Replaces 8900168286 Connector, Hyd

3шт.

16

8916578115

HYD CONNECTOR

6шт.

17

8916507314

FERRULE

6шт.

18

8900190696

HYD CONNECTOR

1шт.

19

8900049243

COLLAR

3шт.

20

8900103735

BOLT

4,2 x 9,5

3шт.

21

8900104348

WASHER

6 x 18

3шт.
