(47A01021812[001]) - HYDAULIC BRAKE CIRCUIT - COOLING LINES (87550264)

Запчасти Case 340 (47A01021812[001]) - HYDAULIC BRAKE CIRCUIT - COOLING LINES (87550264) (09) - Implement / Hydraulics / Frame / Brakes

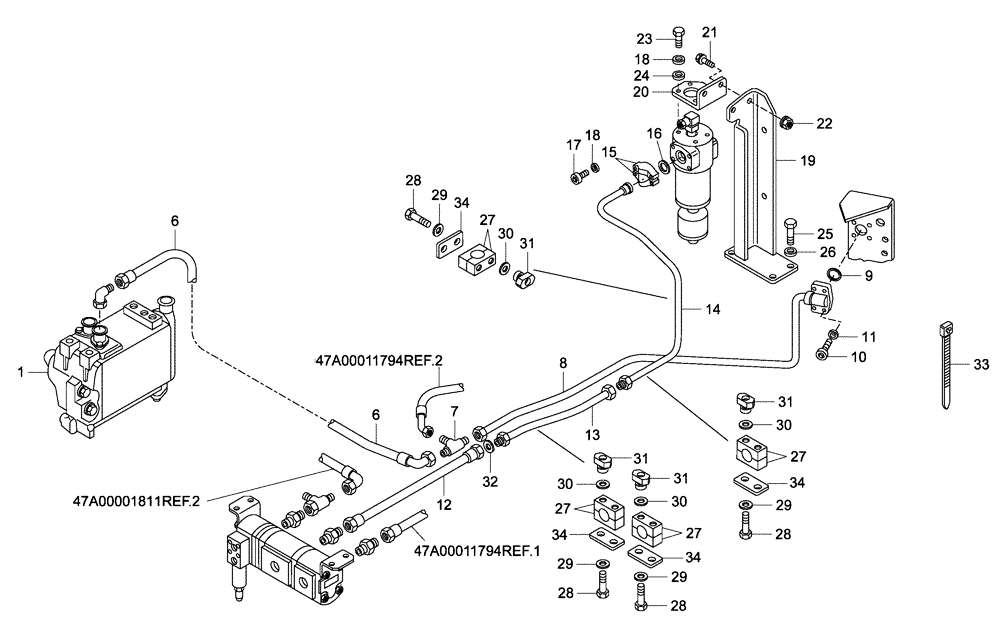

Схема запчастей Case 340 - (47A01021812[001]) - HYDAULIC BRAKE CIRCUIT - COOLING LINES (87550264) (09) - Implement / Hydraulics / Frame / Brakes
7
30
27
18
30
24
13
19
15
34
18
9
22
26
34
11
31
29
17
1
14
28
34
10
28
27
29
31
23
32
12
29
25
31
30
31
16
27
8
28
6
20
30
29
21
6
28
34
27
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500411763

COOLER ASSY.

1шт.

6

89500409090

HOSE

1шт.

7

89500407665

HYD CONNECTOR

1шт.

8

89500409968

PIPE

1шт.

9

8917289481

SEALING RING

1шт.

10

8916709134

BOLT,M10 x 1.5 x 45mm

M10 x 1.5 x 45

4шт.

11

8900001049

LOCK WASHER

4шт.

12

89500409086

HOSE,31.75 mm ID x 1255.00 mm

1шт.

13

89500410026

PIPE

1шт.

14

89500409943

PIPE

1шт.

15

8900191133

FLANGE

2шт.

16

8917289481

SEALING RING

1шт.

17

8900125707

BOLT,M10 x 30mm

M10 x 30

4шт.

18

8900001049

LOCK WASHER

8шт.

19

89500409865

SUPPORT

1шт.

20

89500409892

BRACKET

1шт.

21

8900118223

BOLT,M12 x 30mm

M12 x 30

2шт.

22

8900118202

NUT

2шт.

23

8900001821

BOLT

M10 x 20

4шт.

24

8900956580

WASHER

4шт.

25

8900140406

BOLT

M12 x 1.75 x 30

4шт.

26

8900115529

LOCK WASHER

4шт.

27

89500407410

CLAMP

8шт.

28

8900012143

BOLT,M6 x 55mm

M6 x 55

8шт.

29

8900955275

LOCK WASHER

8шт.

30

89500407418

GASKET

8шт.

31

8900108842

NUT

8шт.

32

8917279281

SEALING RING

1шт.

33

8900150511

COLLAR

1шт.

34

89500407425

PLATE

4шт.
