(47A00011812[001]) - HYDRAULIC BRAKE SYSTEM - COOLING LINES (87550263)

Запчасти Case 340 (47A00011812[001]) - HYDRAULIC BRAKE SYSTEM - COOLING LINES (87550263) (09) - Implement / Hydraulics / Frame / Brakes

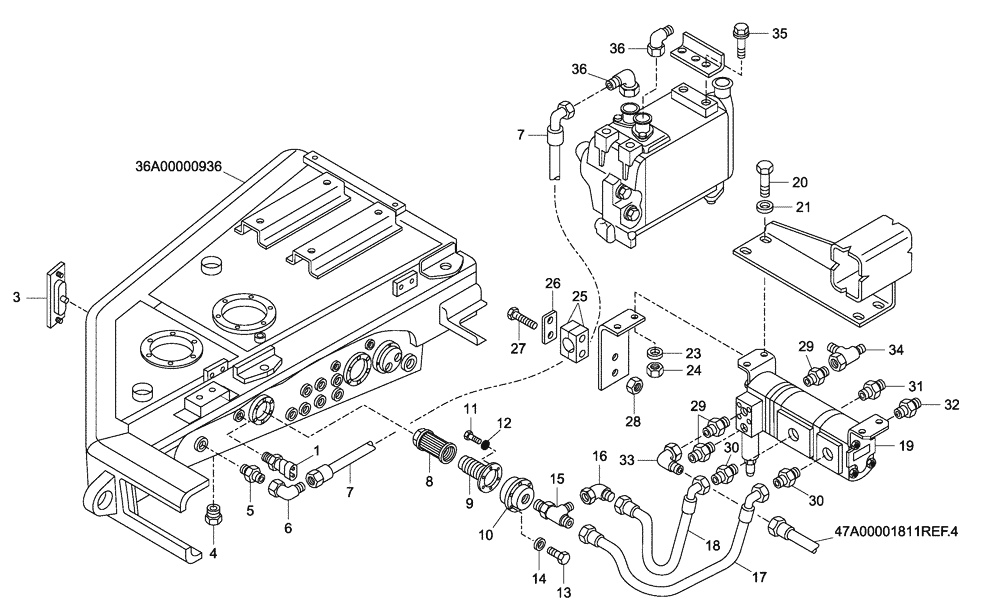

Схема запчастей Case 340 - (47A00011812[001]) - HYDRAULIC BRAKE SYSTEM - COOLING LINES (87550263) (09) - Implement / Hydraulics / Frame / Brakes
24
3
8
7
12
27
20
9
21
26
19
32
33
1
35
11
36
15
10
30
31
16
5
17
23
36
4
30
18
34
29
29
7
28
25
6
13
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500382599

SENSOR

Temp

1шт.

3

89500430340

SIGHTGLASS

Oil Level Indicator Replaces 89500419517 Indicator

2шт.

4

8900008638

MAGNETIC PLUG

Level Indicator

1шт.

5

89500409065

HYD CONNECTOR

1шт.

6

89500409067

CONNECTION

1шт.

7

89500409091

HOSE

1шт.

8

89500415514

HYDRAULIC OIL FILTER

1шт.

9

89500407309

FLANGE

1шт.

10

89500406438

FLANGE

1шт.

11

8900140610

BOLT

M6 x 20

6шт.

12

8900955275

LOCK WASHER

6шт.

13

8900140738

BOLT

M6 x 20

6шт.

14

8900956220

LOCK WASHER

6шт.

15

89500408826

HYD CONNECTOR

1шт.

16

89500409064

HYD CONNECTOR

1шт.

17

89500409087

HOSE

1шт.

18

89500409088

HOSE

1шт.

19

89500423519

PUMP

PUMP AND MOTOR ASSY, Replaces 89500408206 Pump CASAPPA

1шт.

See Figure(s) 47BC000001

1шт.

20

8900001048

BOLT

M10 x 30

4шт.

21

8900956580

WASHER

4шт.

22

89500414194

BRACKET

1шт.

23

8900001049

LOCK WASHER

4шт.

24

8900009063

NUT

4шт.

25

89500414192

CLAMP

2шт.

26

89500407426

PLATE

1шт.

27

8916597624

BOLT,M6 x 70mm

2шт.

28

8900125009

NUT

2шт.

29

89500409362

HYD CONNECTOR

3шт.

30

89500409360

HYD CONNECTOR

2шт.

31

89500409361

HYD CONNECTOR

1шт.

32

89500409538

HYD CONNECTOR

1шт.

33

89500406108

CONNECTION

1шт.

34

89500409363

CONNECTION

1шт.

35

8900118223

BOLT,M12 x 30mm

5шт.

36

8900174229

CONNECTION

2шт.
