(38A00000675[001]) - FRONT SUSPENSION - CYLINDER (87601234)

Запчасти Case 340 (38A00000675[001]) - FRONT SUSPENSION - CYLINDER (87601234) (09) - Implement / Hydraulics / Frame / Brakes

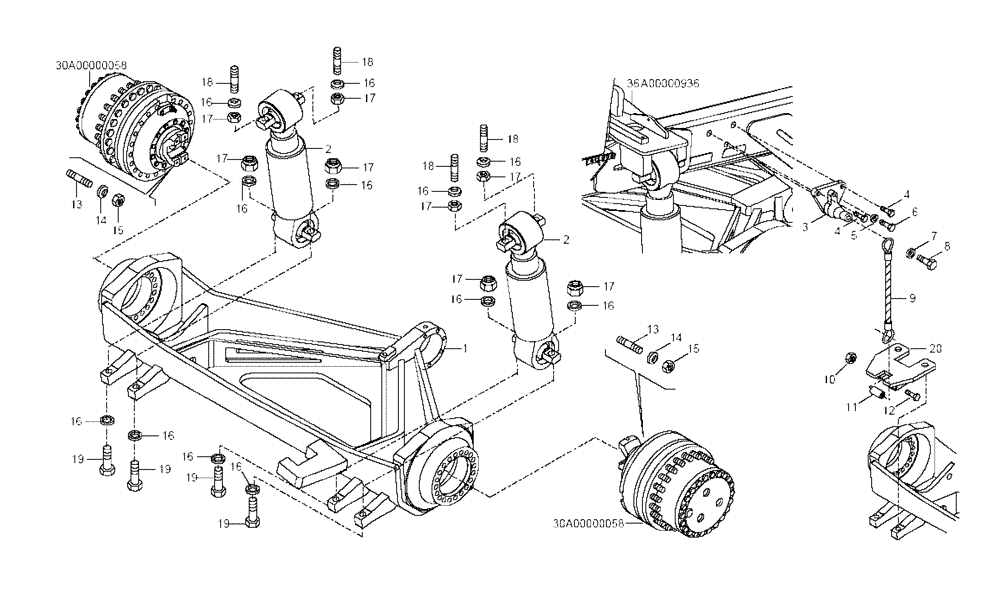

Схема запчастей Case 340 - (38A00000675[001]) - FRONT SUSPENSION - CYLINDER (87601234) (09) - Implement / Hydraulics / Frame / Brakes
19
6
19
16
15
14
9
16
17
18
17
16
16
16
16
19
11
17
12
16
7
17
3
13
16
18
18
10
2
4
8
17
15
13
4
17
17
14
16
16
18
19
16
20
2
5
16
17
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500417296

FRAME

1шт.

2

89500431196

CYLINDER,Double Acting, 100mm Rod, 120mm Stroke

Replaces 89500415397 Cylinder Assy

2шт.

REF

INSTRUCTION

See Figure 38D00000018 (001) For Service Breakdown

1шт.

3

8900107798

SUPPORT

2шт.

4

8900135062

SCREW,M14 x 40mm

M14 x 40

4шт.

5

8900102292

SPRING WASHER

2шт.

6

8916695924

BOLT,M14 x 50mm

M14 x 50

2шт.

7

8900107799

COLLAR

2шт.

8

8916681535

BOLT

M14 x 50

2шт.

9

8900157146

ROPE

2шт.

10

8900125788

LOCK NUT

2шт.

11

89500408840

WASHER

2шт.

12

8916617824

BOLT,M20 x 90mm

M20 x 90

2шт.

13

89500414484

STUD

M18 x 1.5 x 130

36шт.

14

8900140594

COLLAR

36шт.

15

8917309635

NUT

36шт.

16

8917093274

WASHER

8шт.

17

8917156531

NUT

M24 x 2

8шт.

18

89500402625

STUD

4шт.

19

89500421948

BOLT

4шт.

20

89500421315

BRACKET

2шт.
