Запчасти Case 340 (49A03000898[001]) - PNEUMATIC SYSTEM - FRONT FRAME (36) - PNEUMATIC SYSTEM

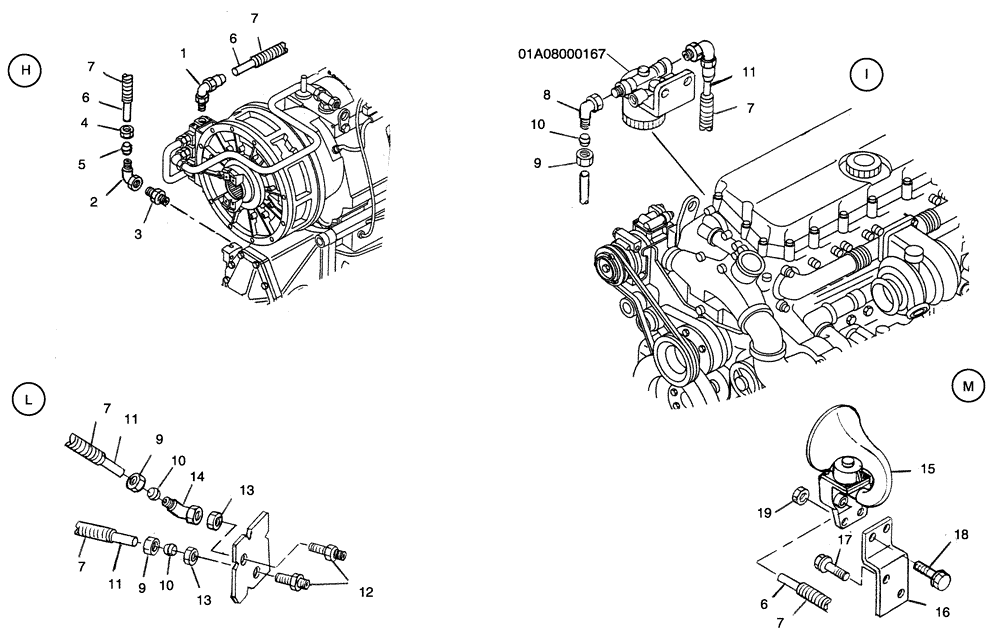

Схема запчастей Case 340 - (49A03000898[001]) - PNEUMATIC SYSTEM - FRONT FRAME (36) - PNEUMATIC SYSTEM
6
11
7
13
7
19
11
8
6
10
3
5
14
15
6
7
9
1
12
4
9
9
10
7
11
2
10
7
7
13
18
16

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Artwork bubbles with letters inside of them on this artwork page refer back to artwork page 49A00010898(001) that shows the general machine location for these parts.

1шт.

1

8900121565

HYD CONNECTOR

1шт.

2

89500402962

90 ELBOW

1шт.

3

89500409980

HYD CONNECTOR

1шт.

4

8916506615

NUT

D.6

1шт.

5

8916507314

FERRULE

1шт.

6

8900095210

PLASTIC-RUBBER TUBE

D.4 x 6

1шт.

7

8900095153

FLEXIBLE SHEATH

D.8.4 x 11.7

1шт.

8

89500409576

HYD CONNECTOR

1шт.

9

8916506715

NUT

D.8

3шт.

10

8916507414

FERRULE

3шт.

11

8900095211

HOSE

D.6 x 8

1шт.

12

8916502314

HYD CONNECTOR

2шт.

13

8900141319

NUT

M14 x 1.5

2шт.

14

89500408595

HYD CONNECTOR

1шт.

15

8900105577

HORN

2шт.

16

89500410014

SUPPORT

2шт.

17

8900116549

BOLT

M8 x 20

2шт.

18

8900115555

BOLT,M8 x 30mm

M8 x 30

2шт.

19

8900115122

NUT

M8

2шт.

Выбрано товаров: 20
