(47A00011976[001]) - BRAKE LINES - REAR AXLE, DRY (84234704)

Запчасти Case 335B (47A00011976[001]) - BRAKE LINES - REAR AXLE, DRY (84234704) (11) - AXLES/WHEELS

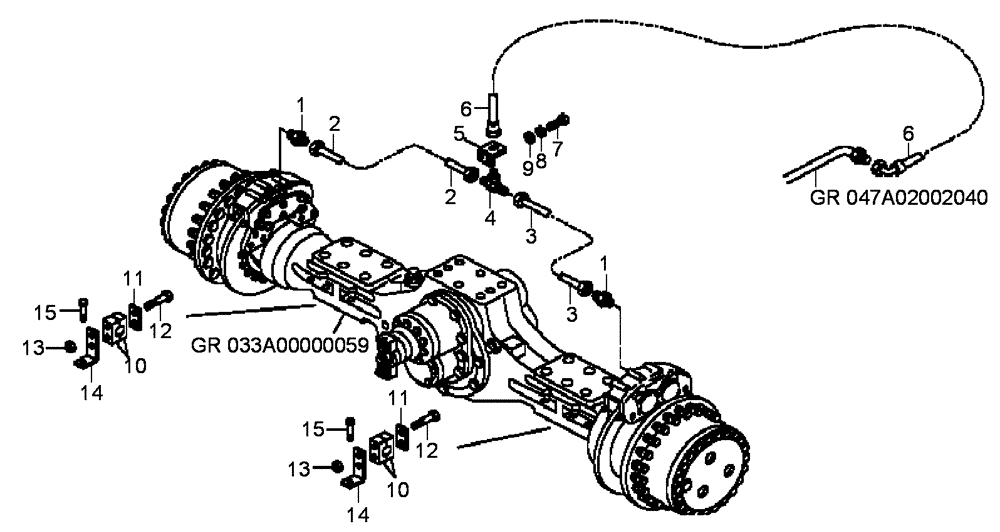

Схема запчастей Case 335B - (47A00011976[001]) - BRAKE LINES - REAR AXLE, DRY (84234704) (11) - AXLES/WHEELS
8
9
14
3
10
12
6
14
2
10
4
1
12
15
2
13
11
3
7
1
11
15
6
13
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Brake Lines - Rear Axle, Dry

1шт.

1

89500413772

HYD CONNECTOR

2шт.

2

89500414293

TUBE,12 mm DIA

1шт.

3

89500414294

TUBE,12 mm DIA

1шт.

4

89500408781

CONNECTION

1шт.

5

89500414310

BRACKET

1шт.

6

89500414320

HOSE ASSY.

1шт.

7

8900140879

BOLT,M8 x 25mm

2шт.

8

8900145012

COLLAR

2шт.

9

8900956220

LOCK WASHER

2шт.

10

8900108841

COLLAR

4шт.

11

89500407422

PLATE

2шт.

12

8900008390

BOLT,M6 x 45mm

4шт.

13

8900125009

NUT

4шт.

14

89500425267

BRACKET

2шт.

15

8900116551

BOLT,M6 x 16mm

2шт.

Выбрано товаров: 16
