(59A00010545[001]) - INSTALL, ENGINE HOOD (UNTIL P.I.N. HHD0335BN8PGXXXXX) (87585663)

Запчасти Case 335B (59A00010545[001]) - INSTALL, ENGINE HOOD (UNTIL P.I.N. HHD0335BN8PGXXXXX) (87585663) (10) - Cab/Cowlings

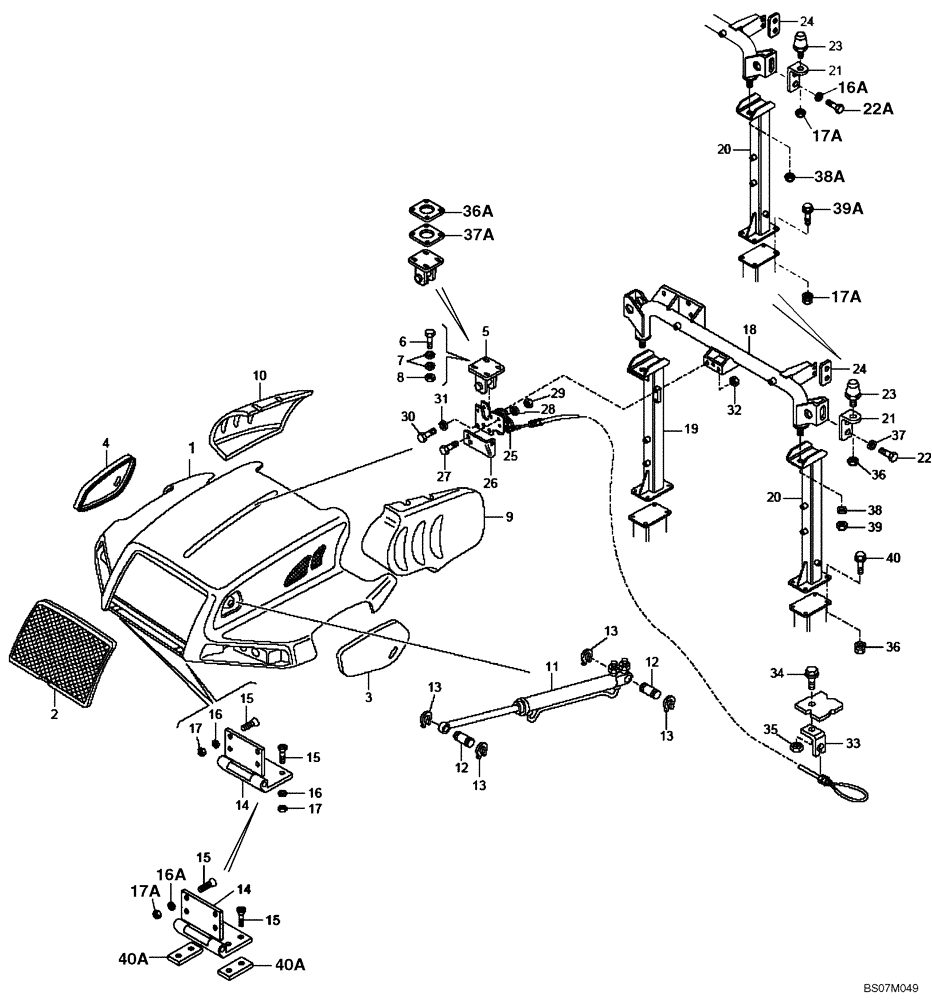

Схема запчастей Case 335B - (59A00010545[001]) - INSTALL, ENGINE HOOD (UNTIL P.I.N. HHD0335BN8PGXXXXX) (87585663) (10) - Cab/Cowlings
16
16a
24
20
15
11
28
36a
38a
26
32
21
10
9
40
37a
17
27
12
21
23
16
12
23
17
22
1
17a
38
16a
8
20
33
14
17a
29
25
36
14
3
19
15
37
7
17a
35
39
13
5
40a
39a
13
6
15
2
22a
13
13
21
40a
34
30
24
18
15
4
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500409809

ENGINE HOOD

1шт.

2

89500409686

GRILLE

1шт.

3

89500409687

LID

1шт.

4

89500409688

LID

1шт.

5

89500409520

SUPPORT

1шт.

6

8900172961

BOLT

M8 x 30

4шт.

7

8900141697

WASHER

8шт.

8

8900179410

NUT

4шт.

9

89500411180

COVER

1шт.

10

89500411181

COVER

1шт.

11

89504172828

CYLINDER,Double Acting, 25mm Rod, 512mm Stroke

Hood Tilt; Replaces 8998427951 Cylinder, Cab Tilt

1шт.

12

89500408990

PIN

2шт.

13

8900114227

CIRCLIP

4шт.

14

89500409914

HINGE

2шт.

15

8917344524

SCREW

16шт.

16

8900163858

WASHER

FLAT; If Used, Qty Was 16

14-16шт.

16a

8900954554

WASHER

BEVEL; If Used

12шт.

17

8900179410

NUT

M10; If Used, Qty Was 16

10-16шт.

17a

8900140777

NUT

M10; If Used

10шт.

18

89500416957

CROSSMEMBER

1шт.

19

89500416953

SUPPORT

1шт.

20

89500416955

SUPPORT

1шт.

21

89500409096

BRACKET

2шт.

22

8900115121

BOLT,M8 x 40mm

M8 x 40; If Used

4шт.

22a

8900172961

BOLT

M8 x 30; If Used

4шт.

23

8900152133

PAD

2шт.

24

89500409097

PLATE

2шт.

25

89500404966

LATCH ASSY.

1шт.

26

89500404925

BRACKET

1шт.

27

8900100380

BOLT

M5 x 20

2шт.

28

8900002738

WASHER

4шт.

29

8900012607

NUT

2шт.

30

8900010081

BOLT

M10 x 1.5 x 60

3шт.

31

8900104491

WASHER

6шт.

32

8900025351

NUT

3шт.

33

89500411173

BRACKET

1шт.

34

8900115555

BOLT,M8 x 30mm

M8 x 30

1шт.

35

8900140590

NUT

1шт.

36

8900140777

NUT

M10; If Used

10шт.

36a

89500424155

SHIM

If Used

1шт.

37

8900954554

WASHER

If Used

4шт.

37a

89500424156

SHIM

If Used

1шт.

38

8900001243

WASHER

20 x 37; If Used, Replaces 8900956690 Washer, Lock Used On Some Models

2шт.

38a

8900124569

NUT

NUT, M20; If Used

2шт.

39

8900125788

LOCK NUT

M20; If Used

2шт.

39a

8900124669

BOLT

M10 x 40; If Used

8шт.

40

8900124669

BOLT

M10 x 40; If Used

8шт.

40a

89500423580

SPACER

If Used

4шт.

41

8998340742

REPAIR KIT

KIT, REPAIR, HINGE REPLACEMENT; Incl Items 13, 15, 16A, 17A, And 40A (To Service One Hinge)

2шт.
