(59A00000535[001]) - INSTALL, ENGINE HOOD (87585663)

Запчасти Case 335B (59A00000535[001]) - INSTALL, ENGINE HOOD (87585663) (10) - Cab/Cowlings

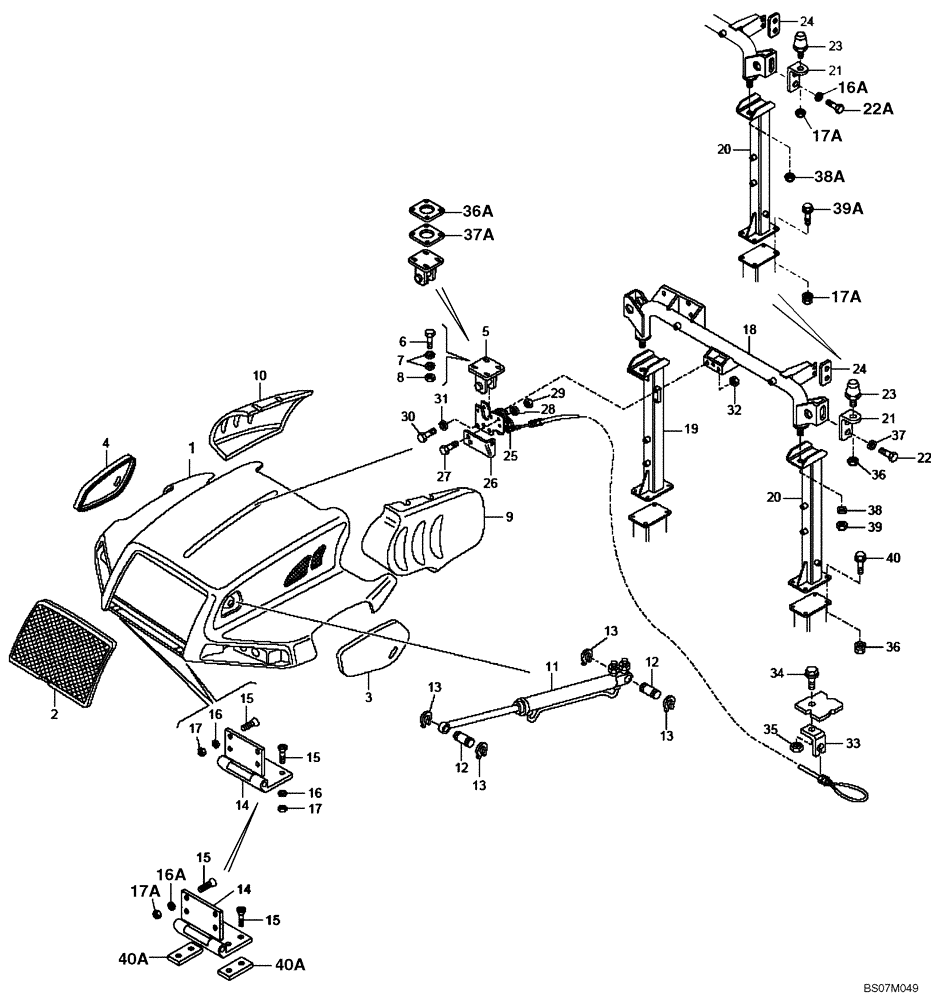

Схема запчастей Case 335B - (59A00000535[001]) - INSTALL, ENGINE HOOD (87585663) (10) - Cab/Cowlings
9
20
31
15
21
16
13
29
17a
21
12
35
6
18
17
16a
26
13
12
40a
19
37a
40a
14
36
14
38a
13
5
40
37
24
16a
10
22a
36
15
27
17a
34
7
23
39
16
33
22
20
23
25
11
30
1
32
17a
39a
24
38
28
15
36a
8
3
13
15
17
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500409809

ENGINE HOOD

1шт.

Include(s) 5 - 8

1шт.

2

89500409686

GRILLE

1шт.

3

89500409687

LID

LH

1шт.

4

89500409688

LID

RH

1шт.

5

89500409520

SUPPORT

1шт.

6

8900172961

BOLT

M8 x 30

4шт.

7

8900141697

WASHER

8шт.

8

8900179410

NUT

4шт.

9

89500411180

COVER

1шт.

See Figure(s) 59A01000535

1шт.

10

89500411181

COVER

1шт.

See Figure(s) 59A01000535

1шт.

11

8998427951

CYLINDER

1шт.

12

89500408990

PIN

2шт.

13

8900114227

CIRCLIP

4шт.

14

89500409914

HINGE

2шт.

15

8917344524

SCREW

16шт.

16

8900163858

WASHER

FLAT; If Used, Qty Was 16

14-16шт.

16a

8900954554

WASHER

BEVEL; If Used

12шт.

17

8900179410

NUT

M10; If Used, Qty Was 16

10-16шт.

17a

8900140777

NUT

M10; If Used

10шт.

18

89500416957

CROSSMEMBER

1шт.

19

89500416953

SUPPORT

1шт.

20

89500416955

SUPPORT

1шт.

21

89500409096

BRACKET

2шт.

22

8900115121

BOLT,M8 x 40mm

M8 x 40; If Used

4шт.

22a

8900172961

BOLT

M8 x 30; If Used

4шт.

23

8900152133

PAD

2шт.

24

89500409097

PLATE

2шт.

25

89500404966

LATCH ASSY.

1шт.

26

89500404925

BRACKET

1шт.

27

8900100380

BOLT

M5 x 20

2шт.

28

8900002738

WASHER

4шт.

29

8900012607

NUT

2шт.

30

8900010081

BOLT

M10 x 1.5 x 60

3шт.

31

8900104491

WASHER

6шт.

32

8900025351

NUT

3шт.

33

89500411173

BRACKET

1шт.

34

8900115555

BOLT,M8 x 30mm

M8 x 30

1шт.

35

8900140590

NUT

1шт.

36

8900140777

NUT

If Used

10шт.

36a

89500424155

SHIM

If Used

1шт.

37

8900954554

WASHER

If Used

4шт.

37a

89500424156

SHIM

If Used

1шт.

38

8900001243

WASHER

If Used; Replaces 8900956690 Washer, Lock Used On Some Models

2шт.

38a

8900124569

NUT

NUT, M20; If Used

2шт.

39

8900125788

LOCK NUT

If Used

2шт.

39a

8900124669

BOLT

M10 X 40; If Used

8шт.

40

8900124669

BOLT

M10 x 40; If Used

8шт.

40a

89500423580

SPACER

If Used

4шт.

41

8998340742

REPAIR KIT

KIT, REPAIR, HINGE REPLACEMENT; Incl Items 14, 15, 16A, 17A, And 40A (To Service One Hinge)

2шт.
