Запчасти Case 335B (49A02011027[001]) - AIR TANKS, FRONT FRAME ( E F G ) PNEUMATICS (SIMPLE MUX P.I.N. HHD0335BN8PG58100 AND AFTER) (87750919) (09) - Implement / Hydraulics / Frame / Brakes

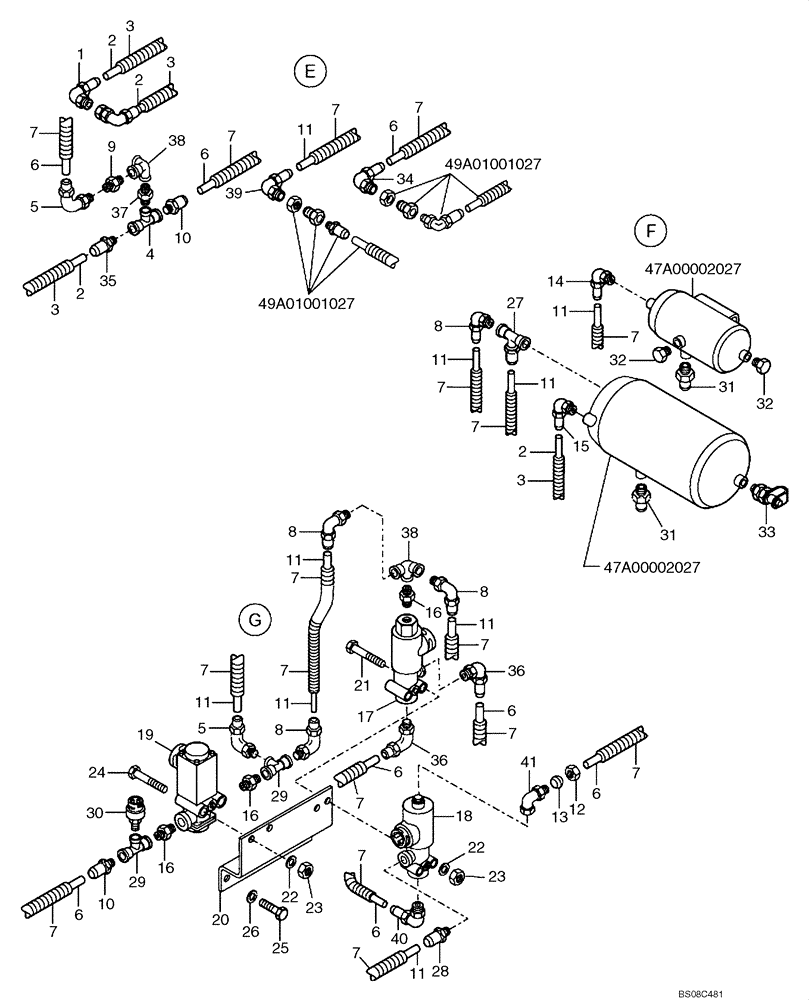

Схема запчастей Case 335B - (49A02011027[001]) - AIR TANKS, FRONT FRAME ( E F G ) PNEUMATICS (SIMPLE MUX P.I.N. HHD0335BN8PG58100 AND AFTER) (87750919) (09) - Implement / Hydraulics / Frame / Brakes
11
9
f
7
21
e
29
12
33
7
17
2
7
3
15
39
29
5
13
35
11
7
16
16
4
32
2
32
11
2
8
7
49a01001027
7
30
g
11
6
6
31
22
1
27
49a01001027
7
5
8
6
6
7
18
47a00002027
11
36
22
6
23
24
6
31
41
14
28
36
7
19
25
38
3
47a00002027
38
11
20
11
6
26
7
7
11
7
7
10
7
7
8
3
11
23
37
3
40
10
7
8
2
7
34
6
16

Артикул

Название

Примечание

Количество

1

8900117283

HYD CONNECTOR

ELBOW

1шт.

2

8900095213

PLASTIC-RUBBER TUBE

1шт.

3

8900095201

TUBE

CORRUGATED

1шт.

4

8900121521

HYD CONNECTOR

TEE

2шт.

5

8900121565

HYD CONNECTOR

ELBOW

2шт.

6

8900095210

PLASTIC-RUBBER TUBE

1шт.

7

8900095153

FLEXIBLE SHEATH

CORRUGATED

1шт.

8

8900117282

HYD CONNECTOR

ELBOW

8шт.

9

8900121513

HYD CONNECTOR

1шт.

10

8900117244

HYD CONNECTOR

Replaces 8900117241 Connector Hyd. Used On Some Models

2шт.

11

8900095211

HOSE

PLASTIC

1шт.

12

8916506615

NUT

NUT

1шт.

13

8916507314

FERRULE

CONE

1шт.

14

8900123335

HYD CONNECTOR

ELBOW

1шт.

15

8900117284

HYD CONNECTOR

ELBOW

1шт.

16

8900121514

HYD CONNECTOR

3шт.

17

8900123322

SOLENOID VALVE

Retarder

1шт.

18

8900172896

PNEUMATIC VALVE

Retarder

1шт.

19

8900116883

VALVE

Retarder

1шт.

20

89500407930

SUPPORT

1шт.

21

8900102809

BOLT,M8 x 100mm

M8 x 100

2шт.

22

8900956220

LOCK WASHER

4шт.

23

8900115122

NUT

S.L.

4шт.

24

8900042044

BOLT,M8 x 65mm

M8 x 65

2шт.

25

8900028811

BOLT

M12 x 20

2шт.

26

8900115529

LOCK WASHER

2шт.

27

8998420790

TEE

1шт.

28

8900117243

HYD CONNECTOR

1шт.

29

8900121520

HYD CONNECTOR

2шт.

30

89504255336

SWITCH

Retarder, Replaces 89504103341 Switch

1шт.

31

8900055240

VALVE

2шт.

32

8900117258

PLUG

2шт.

33

8900178915

HYD CONNECTOR

1шт.

34

8900117279

FITTING

ELBOW

2шт.

35

8900117245

HYD CONNECTOR

1шт.

36

8900121039

ELBOW

2шт.

37

8900121507

HYD CONNECTOR

1шт.

38

8900121510

TEE

2шт.

39

8900123337

FITTING

ELBOW

2шт.

40

8900117281

FITTING

ELBOW

1шт.

41

89500402962

90 ELBOW

ELBOW 90

1шт.

Выбрано товаров: 41
