Запчасти Case 335B (49A01011027[001]) - RECEIVER DRYER, FRONT FRAME (A B C D ) PNEUMATICS (SIMPLE MUX P.I.N. HHD0335BN8PG58100 AND AFTER) (87750676) (09) - Implement / Hydraulics / Frame / Brakes

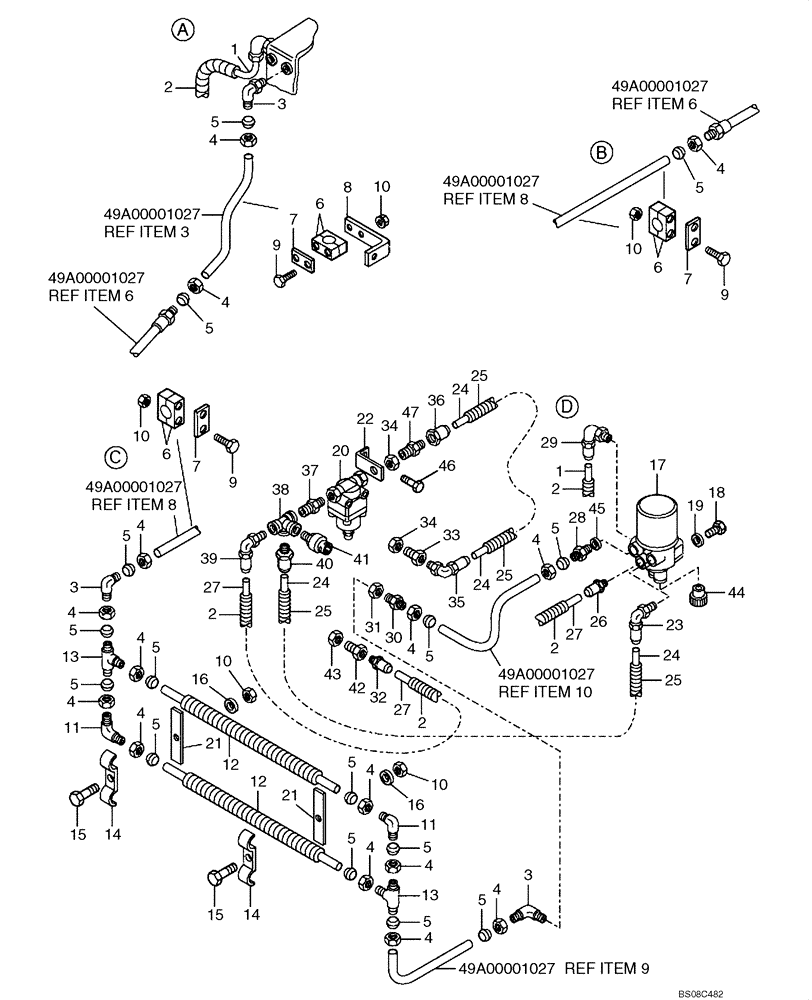

Схема запчастей Case 335B - (49A01011027[001]) - RECEIVER DRYER, FRONT FRAME (A B C D ) PNEUMATICS (SIMPLE MUX P.I.N. HHD0335BN8PG58100 AND AFTER) (87750676) (09) - Implement / Hydraulics / Frame / Brakes
49a00001027
b
7
35
17
5
5
14
5
4
10
21
ref item 6
41
7
26
10
19
49a00001027
a
24
29
4
2
5
27
38
49a00001027
9
5
6
5
20
7
40
3
4
ref item 8
4
25
28
4
31
ref item 3
5
11
33
24
4
6
39
12
16
27
16
34
14
27
5
18
2
6
3
4
10
ref item 9
44
5
13
5
13
15
4
2
4
c
ref item 6
15
49a00001027
45
12
36
4
25
30
ref item 10
4
22
21
5
49a00001027
25
42
9
25
11
5
43
10
2
4
24
3
d
8
ref item 8
1
32
46
9
4
19a00001027
37
5
4
1
5
2
34
5
24
49a00001027
4
47
10
23

Артикул

Название

Примечание

Количество

1

8900095210

PLASTIC-RUBBER TUBE

1шт.

2

8900095153

FLEXIBLE SHEATH

CORRUGATED

1шт.

3

8900168723

HYD CONNECTOR

ELBOW

3шт.

4

8900141384

NUT

12шт.

5

8900141385

RING

12шт.

6

89500409912

CLAMP

BLOCK

6шт.

7

89500407423

PLATE

3шт.

8

89500409910

SUPPORT

1шт.

9

8900033168

BOLT

M6 x 50

6шт.

10

8900125009

NUT

8шт.

11

8916550015

HYD CONNECTOR

ELBOW

2шт.

12

8998196152

PIPE

COPPER

2шт.

13

8916581114

HYD CONNECTOR

TEE

2шт.

14

8900168284

COLLAR

2шт.

15

8900140610

BOLT

M6 x 20

2шт.

16

8900955275

LOCK WASHER

2шт.

17

8960179690

RECEIVER-DRYER

AIR; See Figure 49W00000010 (001) For Repair Kit Service Breakdown

1шт.

18

8900001392

BOLT,M12 x 1.75 x 30mm

M12 x 1.75 x 30

4шт.

19

8900115529

LOCK WASHER

4шт.

20

8900116047

VALVE

1шт.

21

89500427884

BRACKET

2шт.

22

8900150400

BRACKET

1шт.

23

8900117284

HYD CONNECTOR

ELBOW

1шт.

24

8900095213

PLASTIC-RUBBER TUBE

1шт.

25

8900095201

TUBE

CORRUGATED

1шт.

26

8900117243

HYD CONNECTOR

1шт.

27

8900095211

HOSE

PLASTIC

1шт.

28

8900141355

HYD CONNECTOR

INTAKE

1шт.

29

8900117240

HYD CONNECTOR

1шт.

30

8900141358

HYD CONNECTOR

1шт.

31

8900141360

NUT

1шт.

32

8900124037

FITTING

1шт.

33

8900117261

HYD CONNECTOR

1шт.

34

8900117265

NUT

2шт.

35

8900117283

HYD CONNECTOR

ELBOW

1шт.

36

8900117245

HYD CONNECTOR

1шт.

37

8900121516

HYD CONNECTOR

1шт.

38

8900121523

HYD CONNECTOR

TEE

1шт.

39

8900117282

HYD CONNECTOR

ELBOW

1шт.

40

8900117245

HYD CONNECTOR

1шт.

41

89504255336

SWITCH

Replace 89504103341 Switch

1шт.

42

8900117260

FITTING

1шт.

43

8900117264

NUT

1шт.

44

8900119036

MUFFLER

1шт.

45

8900105501

SEALING RING COLLAR

Replaces 8998489022 Collar

1шт.

46

8916597924

BOLT

M8 x 14

1шт.

47

8900189552

HYD CONNECTOR

1шт.

Выбрано товаров: 47
