(47A02002040[001]) - BRAKE LINES, REAR FRAME (87602510)

Запчасти Case 335B (47A02002040[001]) - BRAKE LINES, REAR FRAME (87602510) (09) - Implement / Hydraulics / Frame / Brakes

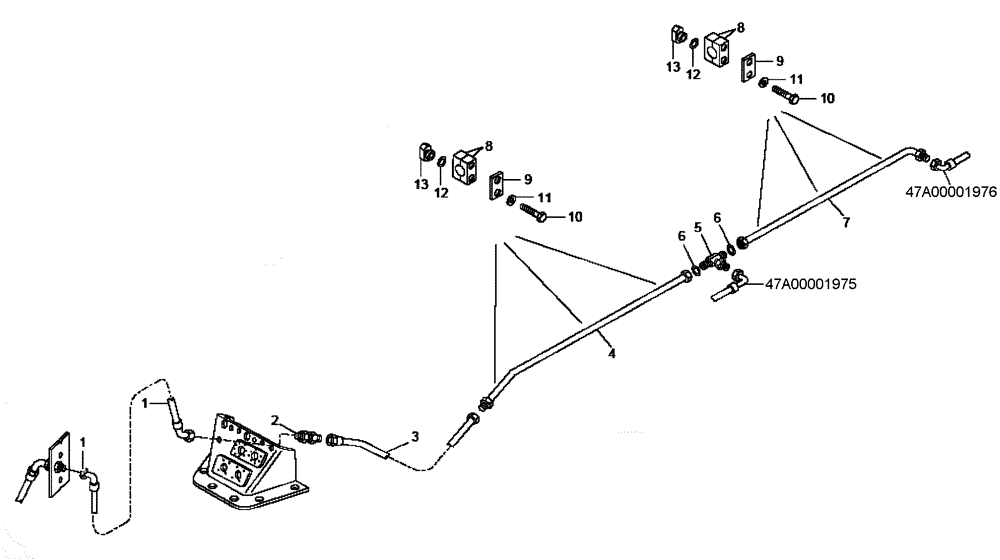

Схема запчастей Case 335B - (47A02002040[001]) - BRAKE LINES, REAR FRAME (87602510) (09) - Implement / Hydraulics / Frame / Brakes
44
3
9
11
12
10
13
2
6
8
4
7
9
5
6
13
10
12
1
8
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500414731

HOSE ASSY.

1шт.

2

89500407662

HYD CONNECTOR

1шт.

3

89500407302

FLEXIBLE HOSE

1шт.

4

89500407303

TUBE,28 mm DIA

1шт.

5

89500407639

TEE

1шт.

6

8917278189

SEALING RING

2шт.

7

89500407180

PIPE

1шт.

8

8900108841

COLLAR

12шт.

9

89500407422

PLATE

6шт.

10

8900106597

BOLT

12шт.

11

8900955275

LOCK WASHER

12шт.

12

89500407418

GASKET

12шт.

13

8900108842

NUT

12шт.

Выбрано товаров: 13
