(47A01002040[001]) - ACCUMULATOR, HYDRAULIC BRAKE CIRCUIT (87602509)

Запчасти Case 335B (47A01002040[001]) - ACCUMULATOR, HYDRAULIC BRAKE CIRCUIT (87602509) (09) - Implement / Hydraulics / Frame / Brakes

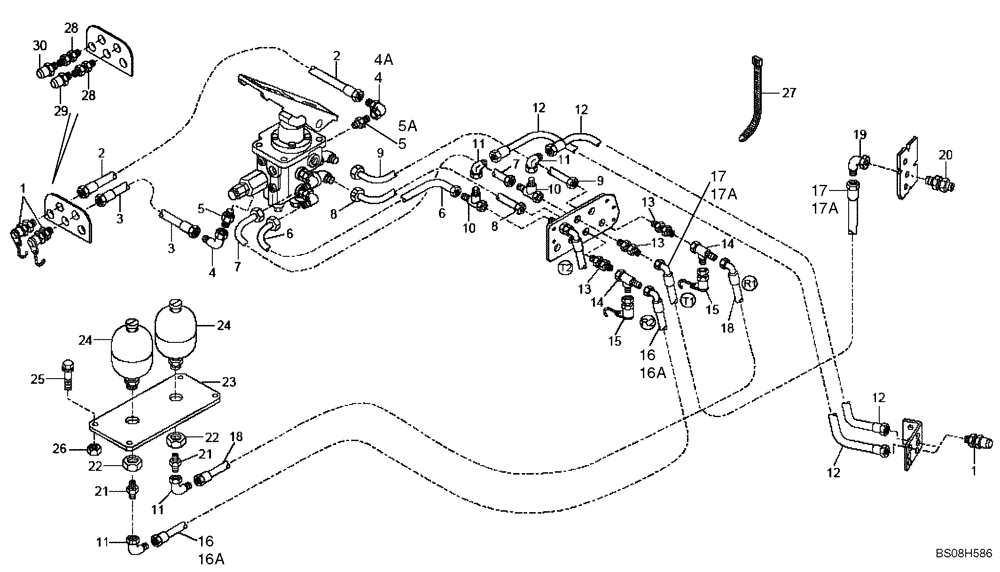

Схема запчастей Case 335B - (47A01002040[001]) - ACCUMULATOR, HYDRAULIC BRAKE CIRCUIT (87602509) (09) - Implement / Hydraulics / Frame / Brakes
16a
19
5a
1
11
24
13
11
3
16
5
12
9
3
24
28
1
4a
7
18
13
26
12
6
7
22
30
18
6
2
10
21
5
17a
8
12
12
28
2
20
22
25
17
10
17
15
27
21
16
14
17a
4
23
4
15
11
14
9
13
11
8
16a
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900189997

HYD CONNECTOR

Qty Was 4

2-4шт.

2

89500418514

HOSE,2.00 mm ID x 750.00 mm

1шт.

3

89500418522

HOSE

1шт.

4

89500406108

CONNECTION

If Used

2шт.

4a

89500406131

HYD CONNECTOR

If Used

2шт.

5

89500409336

HYD CONNECTOR

If Used

2шт.

5a

89500418038

HYD CONNECTOR

If Used

2шт.

6

89500407583

PIPE

1шт.

7

89500407584

PIPE

1шт.

8

89500407587

PIPE

1шт.

9

89500407588

PIPE

1шт.

10

89500409178

HYD CONNECTOR

2шт.

11

89500406107

CONNECTION

4шт.

12

89500409319

HOSE,2.00 mm ID x 3340.00 mm

2шт.

13

89500407662

HYD CONNECTOR

3шт.

14

89500410770

HYD CONNECTOR

2шт.

15

8900183360

SWIVEL CONNECTION

2шт.

16

89500407758

HOSE

If Used

1шт.

16a

89500407782

HOSE

If Used

1шт.

17

89500407781

HOSE

If Used

1шт.

17a

89500407783

HOSE

If Used

1шт.

18

89500407759

FLEXIBLE HOSE

1шт.

19

89500406107

CONNECTION

1шт.

20

89500406220

HYD CONNECTOR

1шт.

21

89500406351

HYD CONNECTOR

2шт.

22

89500411198

NUT

2шт.

23

89500411199

SUPPORT

1шт.

24

89500409431

ACCUMULATOR

2шт.

25

8900118223

BOLT,M12 x 30mm

M12 x 30

4шт.

26

8900118202

NUT

4шт.

27

8900150511

COLLAR

1шт.

28

89500418521

HYD CONNECTOR

If Used

2шт.

29

89500409099

SWITCH

If Used

1шт.

30

89500418556

SWITCH

If Used

1шт.
