(47A00002198[001]) - HYDRAULIC BRAKE CIRCUIT (87482786)

Запчасти Case 335B (47A00002198[001]) - HYDRAULIC BRAKE CIRCUIT (87482786) (09) - Implement / Hydraulics / Frame / Brakes

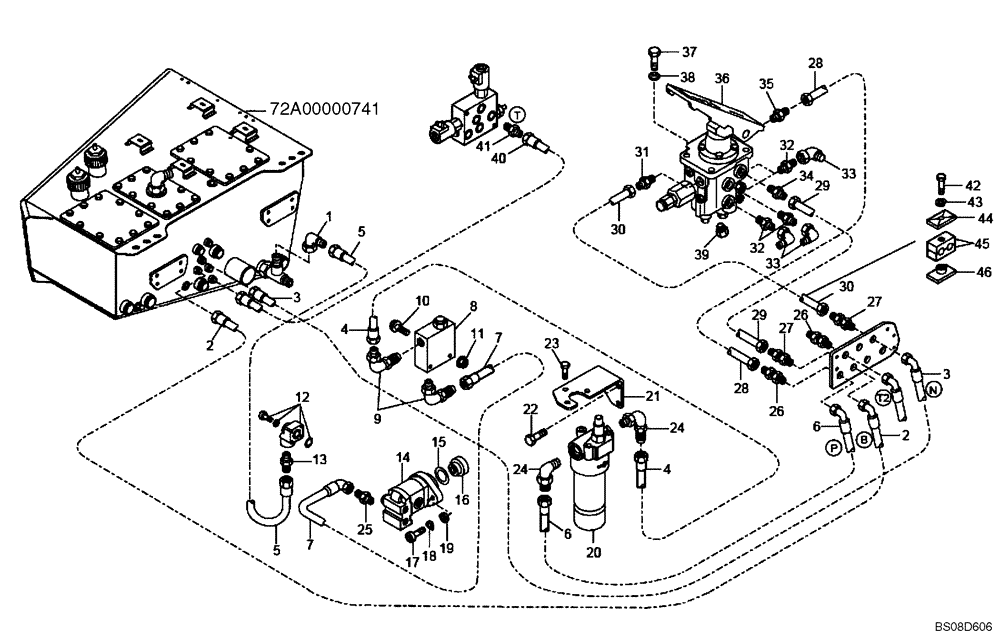

Схема запчастей Case 335B - (47A00002198[001]) - HYDRAULIC BRAKE CIRCUIT (87482786) (09) - Implement / Hydraulics / Frame / Brakes
42
33
30
3
3
34
72a00000741
27
15
28
46
6
45
16
5
13
36
23
7
2
8
33
20
17
1
29
38
5
32
24
7
18
2
41
39
35
11
12
31
26
29
32
44
43
24
22
25
28
30
14
37
10
40
27
26
6
9
21
4
19
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500420552

ELBOW

1шт.

2

89500411594

FLEXIBLE HOSE

1шт.

3

89500407754

HOSE

1шт.

4

89500418692

HOSE ASSY.

1шт.

5

89500421420

HOSE,25.40 mm ID x 860.00 mm, SAE 100R4

1шт.

6

89500417898

HOSE ASSY.

1шт.

7

89500407752

HOSE

1шт.

8

89500421187

VALVE

DUMPING

1шт.

9

89500406104

ELBOW

2шт.

10

8916592124

BOLT

M6 x 60

2шт.

11

8900125009

NUT

2шт.

12

8900164553

CONNECTION

1шт.

13

89500403791

HYD CONNECTOR

1шт.

14

89500392143

HYDRAULIC PUMP

1шт.

15

89500324249

SEALING RING

SEALRING

1шт.

16

89500312023

ADAPTER

1шт.

17

8900003225

BOLT,M10 x 30mm

M10 x 30

2шт.

18

8900001049

LOCK WASHER

2шт.

19

8900955184

COLLAR

2шт.

20

89500416892

FILTER ASSY

ASSY

1шт.

21

89500416963

SUPPORT

1шт.

22

8916587024

BOLT,M10 x 20mm

M10 x 20

2шт.

23

8916597424

BOLT

M10 x 16

3шт.

24

89500413853

HYD CONNECTOR

2шт.

25

89500409423

HYD CONNECTOR

1шт.

26

89500407662

HYD CONNECTOR

2шт.

27

89500408594

HYD CONNECTOR

2шт.

28

89500407585

PIPE

1шт.

29

89500407586

PIPE

1шт.

30

89500407582

PIPE

1шт.

31

89500408009

HYD CONNECTOR

1шт.

32

89500409336

HYD CONNECTOR

4шт.

33

89500406108

CONNECTION

4шт.

34

89500408010

HYD CONNECTOR

1шт.

35

89500406133

HYD CONNECTOR

1шт.

36

89500408421

PEDAL

VALVE

1шт.

37

8900001826

BOLT

M8 x 16

4шт.

38

8900956220

LOCK WASHER

4шт.

39

89500414940

PLUG

1шт.

40

89500407757

HOSE,9.65 mm ID x 2270.00 mm

1шт.

41

89500418692

HOSE ASSY.

1шт.

42

8900141371

BOLT,M6 x 35mm

M6 x 35

1шт.

43

8900955275

LOCK WASHER

1шт.

44

89500407625

PLATE

1шт.

45

8900108898

CLAMP

2шт.

46

89500407629

PLATE

1шт.
