(43A03030871[001]) - HYDRAULIC CIRCUIT, STEERING CYLINDERS (SIMPLE MUX P.I.N. HHD0335BN8PG58100 AND AFTER) (87751472)

Запчасти Case 335B (43A03030871[001]) - HYDRAULIC CIRCUIT, STEERING CYLINDERS (SIMPLE MUX P.I.N. HHD0335BN8PG58100 AND AFTER) (87751472) (09) - Implement / Hydraulics / Frame / Brakes

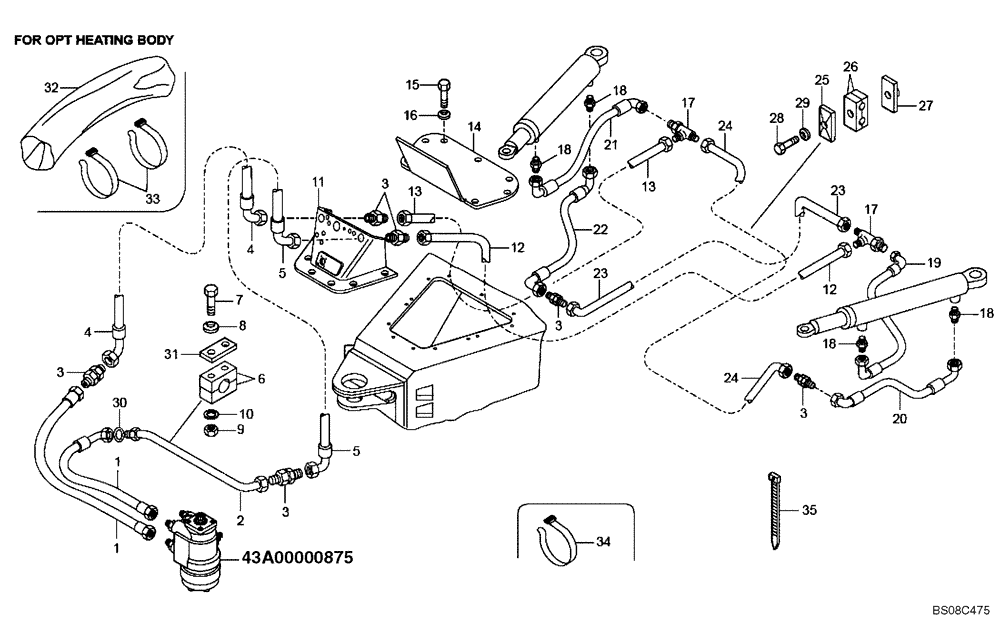

Схема запчастей Case 335B - (43A03030871[001]) - HYDRAULIC CIRCUIT, STEERING CYLINDERS (SIMPLE MUX P.I.N. HHD0335BN8PG58100 AND AFTER) (87751472) (09) - Implement / Hydraulics / Frame / Brakes
29
5
10
22
18
5
4
16
18
33
25
23
31
11
3
17
23
2
6
14
1
3
12
15
21
30
3
7
24
43a00000875
17
32
12
35
24
4
1
9
13
3
13
26
28
18
20
18
34
3
8
19
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500407734

HOSE

ASSY

2шт.

2

89500407304

PIPE

IRON

1шт.

3

89500406221

CONNECTION

6шт.

4

89500414728

HOSE ASSY.

1шт.

5

89500414729

HOSE ASSY.

Units W/O Heated Dump Body Option

1шт.

5-1

89500419929

HOSE ASSY.

Not Iluustrated; Units With Heated Dump Body Option

1шт.

6

89500408036

COLLAR

2шт.

7

8900008390

BOLT,M6 x 45mm

M6 x 45

2шт.

8

8900955275

LOCK WASHER

2шт.

9

8900108842

NUT

2шт.

10

89500407418

GASKET

2шт.

11

89500411768

BRACKET

PLATE

1шт.

12

89500407165

PIPE

IRON

1шт.

13

89500407164

PIPE

IRON

1шт.

14

89500411764

COVER

1шт.

15

8900001048

BOLT

M10 x 1.5 x 30

13шт.

16

8900001049

LOCK WASHER

13шт.

17

89500407468

CONNECTION

TEE

2шт.

18

89500406117

HYD CONNECTOR

4шт.

19

89500407885

HOSE

ASSY

1шт.

20

89500407886

HOSE

ASSY

1шт.

21

89500407882

HOSE

ASSY

1шт.

22

89500407883

HOSE

ASSY

1шт.

23

89500407167

PIPE

IRON

1шт.

24

89500407166

PIPE

IRON

1шт.

25

8900164550

PLATE

1шт.

26

89500407453

COLLAR

2шт.

27

89500407630

PLATE

1шт.

28

8900141374

BOLT,M8 x 45mm

M8 x 45

1шт.

29

8900956220

LOCK WASHER

1шт.

30

8900955153

SEALING RING

RING

1шт.

31

89500407424

PLATE

1шт.

32

89500409935

COVER

Units With Heated Dump Body Option

1шт.

33

89500414749

ELASTIC STRAP

Units With Heated Dump Body Option

2шт.

34

89500418750

SECURING STRAP

5шт.

35

8900150511

COLLAR

STRAP BAND

1шт.
