(38A01040675[001]) - SHIELDS, FRONT SUSPENSION (P.I.N. HHD0335BN8PG458135 AND AFTER) (84153512)

Запчасти Case 335B (38A01040675[001]) - SHIELDS, FRONT SUSPENSION (P.I.N. HHD0335BN8PG458135 AND AFTER) (84153512) (09) - Implement / Hydraulics / Frame / Brakes

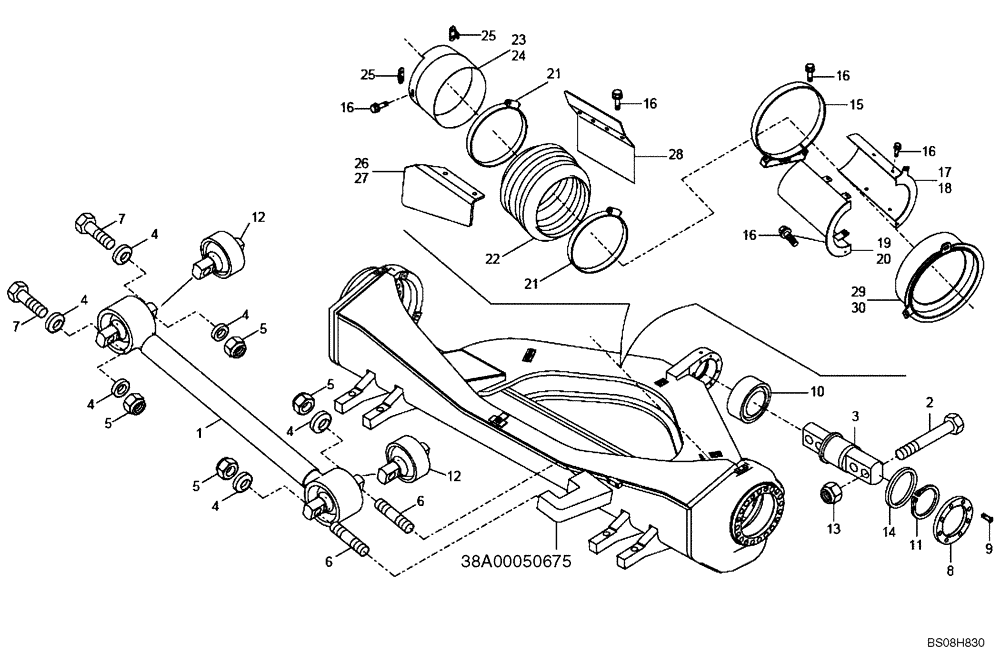

Схема запчастей Case 335B - (38A01040675[001]) - SHIELDS, FRONT SUSPENSION (P.I.N. HHD0335BN8PG458135 AND AFTER) (84153512) (09) - Implement / Hydraulics / Frame / Brakes
2
16
9
16
30
3
21
18
4
38a00050675
25
15
27
8
22
16
6
4
16
5
4
7
19
16
13
5
11
25
20
7
4
12
4
12
4
10
24
26
1
23
29
5
28
14
21
17
5
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Front Suspension, Shields (Chassis SN 458135 And After) (SEP 2008)

1шт.

1

89500415403

STEERING TIE-ROD

1шт.

2

89500422607

BOLT

M27 x 3 x 250

4шт.

3

89500429939

PIN,78mm OD x 320mm L

1шт.

4

8917093274

WASHER

Bevel

6шт.

5

8917156531

NUT

M24 x 2

4шт.

6

89500402625

STUD

2шт.

7

89500418676

BOLT

M24 x 2 x 180

2шт.

8

89500406741

FLANGE

1шт.

9

8917345224

SCREW,M10 x 30mm

M10 x 30

8шт.

10

89500424700

BUSHING

Assy

1шт.

11

89500429933

CIRCLIP

1шт.

12

8998340197

RUBBER JOINT

2шт.

13

89500422536

LOCK NUT

S.L.

4шт.

14

89500429948

RING

1шт.

15

89500429355

COLLAR CLAMP

2шт.

16

8916597924

BOLT

M8 x 14

26шт.

17

89500433874

PROTECTION PLATE

LH

1шт.

18

89500433875

PROTECTION PLATE

RH

1шт.

19

89500433863

PROTECTION PLATE

LH

1шт.

20

89500433864

PROTECTION PLATE

RH

1шт.

21

89500423135

STRAP

Band

4шт.

22

89500429364

BELLOWS

Rubber

2шт.

23

89500424521

SHIELD

RH

1шт.

24

89500424522

SHIELD

LH

1шт.

25

89500421650

BRACKET

4шт.

26

89500432408

PROTECTION PLATE

LH

1шт.

27

89500432409

PROTECTION PLATE

RH

1шт.

28

89500432389

PROTECTION PLATE

2шт.

29

89500433877

PROTECTION PLATE

LH

1шт.

30

89500433878

PROTECTION PLATE

RH

1шт.
