(36A00001181[001]) - FRAME PARTS (P.I.N. HHD0335BN78G58147 AND AFTER) (84242811)

Запчасти Case 335B (36A00001181[001]) - FRAME PARTS (P.I.N. HHD0335BN78G58147 AND AFTER) (84242811) (09) - Implement / Hydraulics / Frame / Brakes

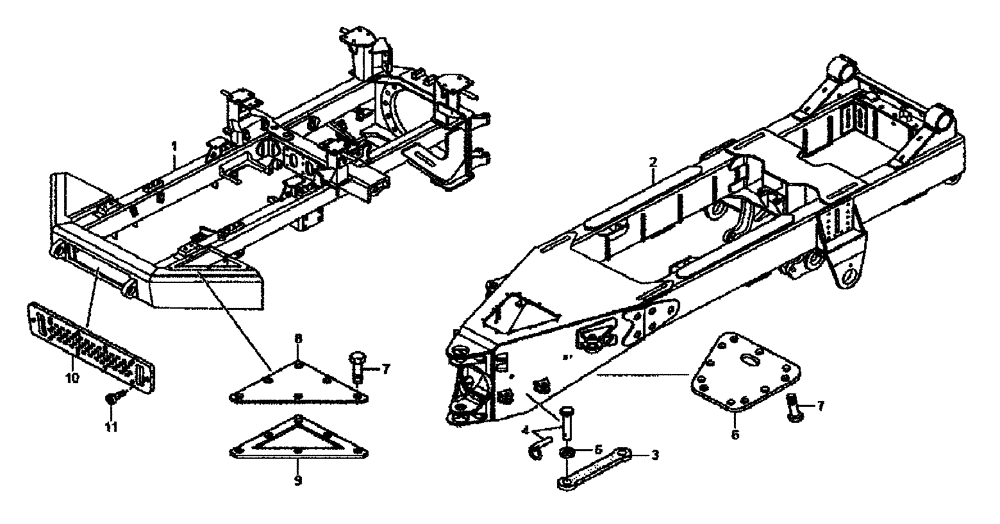

Схема запчастей Case 335B - (36A00001181[001]) - FRAME PARTS (P.I.N. HHD0335BN78G58147 AND AFTER) (84242811) (09) - Implement / Hydraulics / Frame / Brakes
1
3
11
4
8
7
7
5
2
6
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Frame Parts (84242811), Start Serial: 58147

1шт.

1

8900136207

FRAME

Front

1шт.

2

8900136529

FRAME

Rear

1шт.

3

89500404848

CONNECTING ROD

1шт.

4

89500407889

PIN

2шт.

5

8900100333

WASHER

2шт.

6

89500407764

COVER

1шт.

7

8900001048

BOLT

11шт.

8

89500420705

COVER

1шт.

9

89500420694

GASKET

1шт.

10

89500418528

GRILLE

1шт.

11

8917032877

SCREW,M6 x 25mm

10шт.

Выбрано товаров: 12
