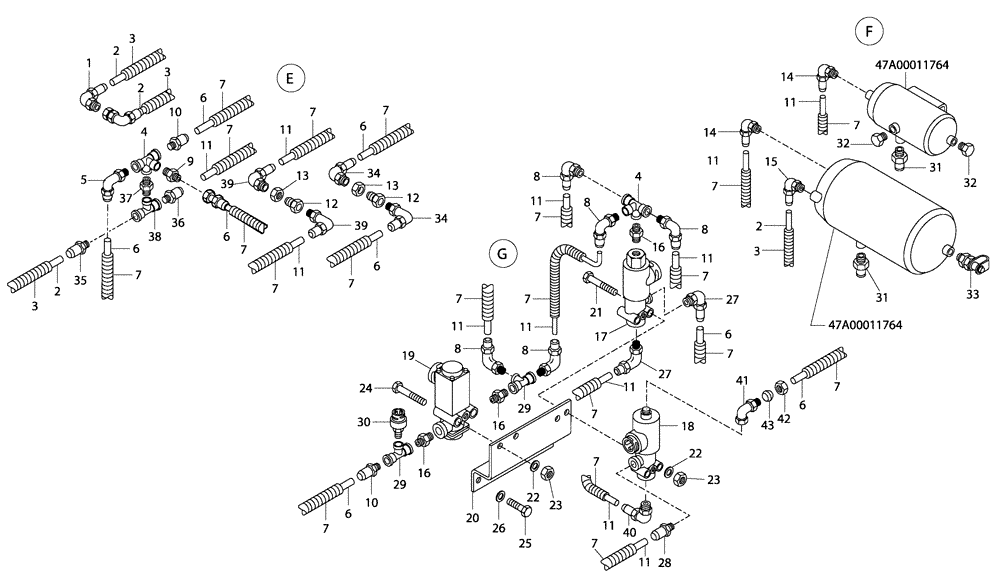

Запчасти Case 335 (49A02010898[001]) - PNEUMATIC SYSTEM - FRONT FRAME (87458426) (09) - Implement / Hydraulics / Frame / Brakes

REF

INSTRUCTION

See Figure 49A00010898 (001) For The General Machine Location Of The Parts Listed Below

1шт.

1

8900117283

HYD CONNECTOR

1шт.

2

8900095213

PLASTIC-RUBBER TUBE

D.9 x 12

1шт.

3

8900095201

TUBE

D.12.7 x 15.8

1шт.

4

89500316248

HYD CONNECTOR

2шт.

5

8900121565

HYD CONNECTOR

1шт.

6

8900095210

PLASTIC-RUBBER TUBE

D.4 x 6

1шт.

7

8900095153

FLEXIBLE SHEATH

D.8,4 x 11.7

1шт.

8

8900117282

HYD CONNECTOR

8шт.

9

89500316208

HYD CONNECTOR

1шт.

10

8900117241

HYD CONNECTOR

2шт.

11

8900095211

HOSE

D.6 x 8

1шт.

12

8900117261

HYD CONNECTOR

2шт.

13

8900117265

NUT

M22

2.шт.

14

8900123335

HYD CONNECTOR

2шт.

15

8900117284

HYD CONNECTOR

1шт.

16

8900121514

HYD CONNECTOR

Replaces 89500316209 Connector, Hyd.

3шт.

17

8900123322

SOLENOID VALVE

Retarder

1шт.

18

8900172896

PNEUMATIC VALVE

Retarder

1шт.

19

8900116883

VALVE

Retarder

1шт.

20

89500407930

SUPPORT

1шт.

21

8900102809

BOLT,M8 x 100mm

M8 x 100

2шт.

22

8900956220

LOCK WASHER

8

4шт.

23

8900115122

NUT

M8

4шт.

24

8900042044

BOLT,M8 x 65mm

M8 x 65

2шт.

25

8900140406

BOLT

M12 x 1.75 x 30

2шт.

26

8900115529

LOCK WASHER

2шт.

27

8900121565

HYD CONNECTOR

2шт.

28

8900117243

HYD CONNECTOR

1шт.

29

89500316226

HYD CONNECTOR

2шт.

30

89504255336

SWITCH

Retarder, Replaces 89504103341 Switch

1шт.

31

8900110454

VALVE

OR

2шт.

31

8900055240

VALVE

OR

2шт.

32

8900117258

PLUG

2шт.

33

8900178915

HYD CONNECTOR

1шт.

34

8900117279

FITTING

2шт.

35

8900117245

HYD CONNECTOR

1шт.

36

8900117244

HYD CONNECTOR

1шт.

37

8900121507

HYD CONNECTOR

1шт.

38

8900121521

HYD CONNECTOR

Replaces 89500316228 Connector, Hyd, Tee

1шт.

39

8900123337

FITTING

2шт.

40

8900117281

FITTING

1шт.

41

89500402962

90 ELBOW

1шт.

42

8916506615

NUT

1шт.

43

8916507314

FERRULE

1шт.
