Запчасти Case 335 (49A01010898[001]) - PNEUMATIC SYSTEM - FRONT FRAME (87458425) (09) - Implement / Hydraulics / Frame / Brakes

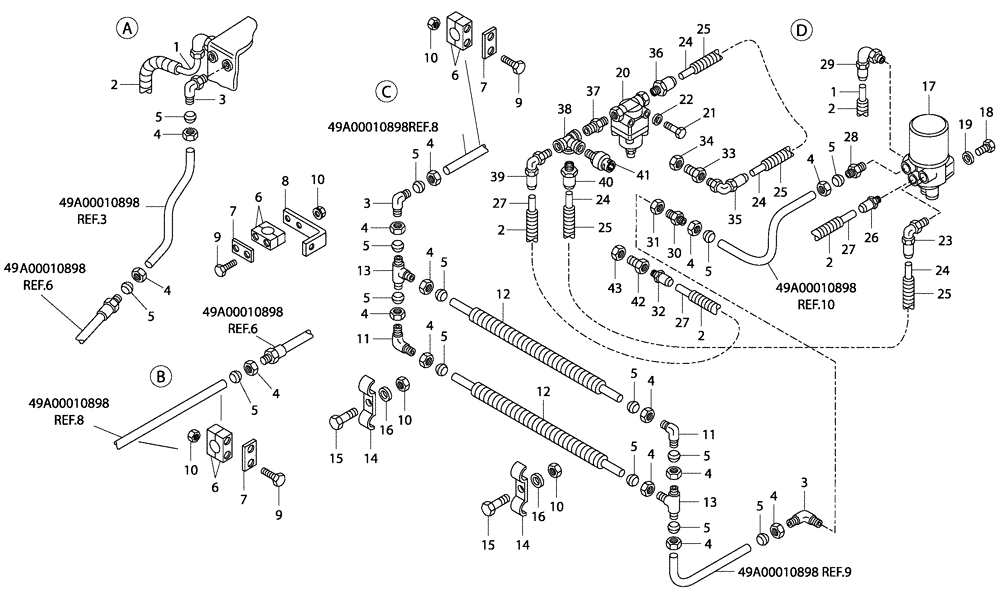

Схема запчастей Case 335 - (49A01010898[001]) - PNEUMATIC SYSTEM - FRONT FRAME (87458425) (09) - Implement / Hydraulics / Frame / Brakes
42
43
7
36
5
4
16
6
3
41
37
4
4
2
1
4
25
9
24
4
4
1
10
5
5
24
28
2
10
5
30
5
5
27
9
4
5
18
10
11
39
34
4
15
13
5
4
25
3
8
20
10
6
3
27
19
13
32
15
22
40
24
21
33
14
14
5
5
17
4
4
6
5
27
31
29
4
26
2
5
4
38
2
7
11
25
5
16
5
4
25
12
24
12
9
10
7
35
5
4
23
2

Артикул

Название

Примечание

Количество

1

8900095210

PLASTIC-RUBBER TUBE

D.4X6

1шт.

2

8900095153

FLEXIBLE SHEATH

D.8.4X11.7

1шт.

3

8900168723

HYD CONNECTOR

3шт.

4

8900141384

NUT

15шт.

5

8900141385

RING

15шт.

6

89500409912

CLAMP

6шт.

7

89500407423

PLATE

3шт.

8

89500409910

SUPPORT

1шт.

9

8900033168

BOLT

M6 x 50

6шт.

10

8900125009

NUT

M6

8шт.

11

8916550015

HYD CONNECTOR

2шт.

12

8998196152

PIPE

2шт.

13

8916581114

HYD CONNECTOR

2шт.

14

8900168284

COLLAR

2шт.

15

8900140610

BOLT

M6 x 50

2шт.

16

8900955275

LOCK WASHER

M6

2шт.

17

8960179690

RECEIVER-DRYER

See Figure 49W00000010 (001) For Repair Kit Service Breakdown

1шт.

18

8900001392

BOLT,M12 x 1.75 x 30mm

M12 x 1.75 x 30

4шт.

19

8900115529

LOCK WASHER

12

4шт.

20

8900116047

VALVE

1шт.

21

8900045316

BOLT,M8 x 60mm

M8 x 60

2шт.

22

8900956220

LOCK WASHER

8

2шт.

23

8900117284

HYD CONNECTOR

1шт.

24

8900095213

PLASTIC-RUBBER TUBE

D.9 x 12

1шт.

25

8900095201

TUBE

D.12.7X15.8

1шт.

26

8900117243

HYD CONNECTOR

1шт.

27

8900095211

HOSE

D.6 x 8

1шт.

28

8900141355

HYD CONNECTOR

1шт.

29

8900121565

HYD CONNECTOR

1шт.

30

8900141358

HYD CONNECTOR

1шт.

31

8900141360

NUT

M26

1шт.

32

8900124037

FITTING

1шт.

33

8900117261

HYD CONNECTOR

2шт.

34

8900117265

NUT

M22

2шт.

35

8900117283

HYD CONNECTOR

1шт.

36

8900117246

HYD CONNECTOR

1шт.

37

89500316212

HYD CONNECTOR

1шт.

38

89500316249

HYD CONNECTOR

1шт.

39

8900117282

HYD CONNECTOR

1шт.

40

8900117245

HYD CONNECTOR

1шт.

41

89504255336

SWITCH

Replaces 89504103341 Switch

1шт.

42

8900117260

FITTING

1шт.

43

8900117264

NUT

M16

1шт.

Выбрано товаров: 43
