Запчасти Case 335 (47A00001766[001]) - FAN - DRIVE - CIRCUIT HYDRAULIC (09) - Implement / Hydraulics / Frame / Brakes

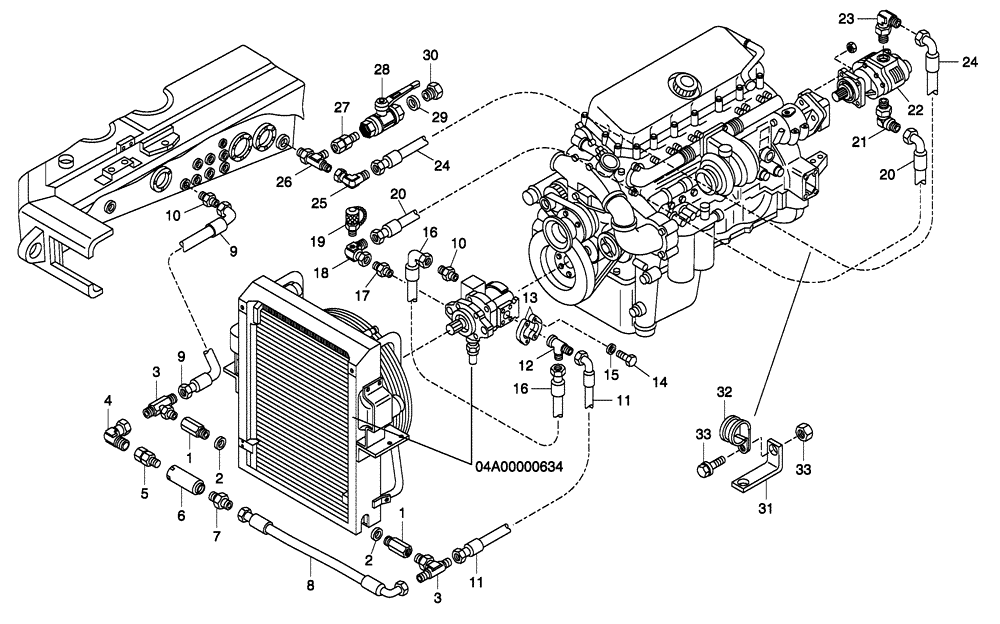

Схема запчастей Case 335 - (47A00001766[001]) - FAN - DRIVE - CIRCUIT HYDRAULIC (09) - Implement / Hydraulics / Frame / Brakes
18
23
13
9
9
20
30
22
2
11
31
5
4
14
1
32
10
2
3
20
33
12
15
29
7
3
28
16
24
25
19
10
33
26
1
8
24
21
27
6
16
17
11

Артикул

Название

Примечание

Количество

1

89500408205

HYD CONNECTOR

2шт.

2

89500408220

GASKET

2шт.

3

89500408051

HYD CONNECTOR

2шт.

4

89500408212

ELBOW

1шт.

5

89500408208

HYD CONNECTOR

1шт.

6

89500408753

VALVE POPPET

1шт.

7

89500403697

HYD CONNECTOR

1шт.

8

89500408052

PIPE

1шт.

9

89500409048

HOSE

1шт.

10

89500403791

HYD CONNECTOR

2шт.

11

89500408050

HOSE

1шт.

12

89500408158

HYD CONNECTOR

1шт.

13

8900191133

FLANGE

2шт.

14

8916607634

BOLT,M10 x 25mm

M10 x 25

4шт.

15

8900001049

LOCK WASHER

4шт.

16

89500408171

HOSE

1шт.

17

89500406117

HYD CONNECTOR

1шт.

18

89500408159

ELBOW

1шт.

19

8900183360

SWIVEL CONNECTION

1шт.

20

89500408048

HOSE

1шт.

21

89500408047

ELBOW

1шт.

22

89500408079

HYDRAULIC PUMP

1шт.

23

89500407995

ELBOW

1шт.

24

89500408046

HOSE

1шт.

25

89500408590

ELBOW

1шт.

26

89500408592

HYD CONNECTOR

1шт.

27

89500408591

HYD CONNECTOR

1шт.

28

89500406175

COCK

1шт.

See Figure(s) 47X00000004

1шт.

29

89500402441

GASKET

1шт.

30

89500402852

PLUG

1шт.

31

89500408061

BRACKET

1шт.

32

8900163658

COLLAR

1шт.

33

8900121098

BOLT,M8 x 16mm

M8 x 16

1шт.

34

8900115122

NUT

M8

1шт.

Выбрано товаров: 35
