Запчасти Case 335 (47A00001829[001]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME PART (87367998) (33) - BRAKES & CONTROLS

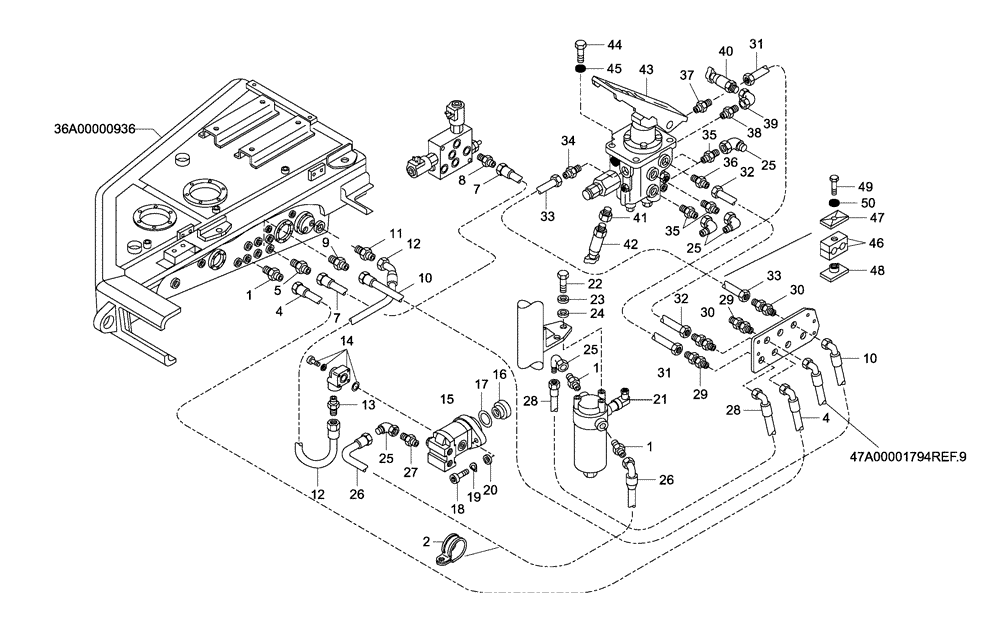

Схема запчастей Case 335 - (47A00001829[001]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME PART (87367998) (33) - BRAKES & CONTROLS
31
1
33
39
32
32
12
2
19
50
25
44
34
30
1
4
4
1
20
5
18
35
25
23
10
40
21
9
13
27
33
29
25
28
38
46
43
25
17
7
11
77
45
48
30
42
29
16
8
4750
10
36
1414
37
31
22
35
49
41
15
2424
26
12
28
26

Артикул

Название

Примечание

Количество

1

89500408432

HYD CONNECTOR

3шт.

2

8900106732

COLLAR

1шт.

3

89500411594

FLEXIBLE HOSE

1шт.

4

89500406116

CONNECTION

1шт.

5

89500408593

HYD CONNECTOR

1шт.

6

89500407788

HOSE

1шт.

7

89500407757

HOSE,9.65 mm ID x 2270.00 mm

1шт.

8

89500406116

CONNECTION

1шт.

9

89500408454

HYD CONNECTOR

1шт.

10

89500407754

HOSE

1шт.

11

89500403697

HYD CONNECTOR

1шт.

12

89500407742

HOSE

1шт.

13

89500403791

HYD CONNECTOR

1шт.

14

8900164553

CONNECTION

1шт.

15

89500392143

HYDRAULIC PUMP

1шт.

See Figure(s) 43H00000014

1шт.

16

89500312023

ADAPTER

1шт.

17

89500324249

SEALING RING

SEALRING

1шт.

18

8900003225

BOLT,M10 x 30mm

M10 x 30

2шт.

19

8900001049

LOCK WASHER

10

2шт.

20

8900955184

COLLAR

10 x 18

2шт.

21

89500408467

HYDRAULIC OIL FILTER

HYDAC

1шт.

See Figure(s) 47K00000001

1шт.

22

8900140738

BOLT

M8 x 20

3шт.

23

8900956220

LOCK WASHER

8

3шт.

24

8900145012

COLLAR

8 x 16

3шт.

25

89500406108

CONNECTION

6шт.

26

89500407752

HOSE

1шт.

27

89500409423

HYD CONNECTOR

1шт.

28

89500407753

HOSE

1шт.

29

89500407662

HYD CONNECTOR

2шт.

30

89500408594

HYD CONNECTOR

2шт.

31

89500407585

PIPE

1шт.

32

89500407586

PIPE

1шт.

33

89500407582

PIPE

1шт.

34

89500408009

HYD CONNECTOR

1шт.

35

89500409336

HYD CONNECTOR

4шт.

36

89500408010

HYD CONNECTOR

1шт.

37

89500406133

HYD CONNECTOR

1шт.

38

89500406131

HYD CONNECTOR

1шт.

39

89500409343

HYD CONNECTOR

1шт.

40

89500418556

SWITCH

Replaces 89500409103 Switch

1шт.

41

89500409342

HYD CONNECTOR

1шт.

42

89500409099

SWITCH

1шт.

43

89500408421

PEDAL

1шт.

See Figure(s) 47B00000019

1шт.

44

8900001826

BOLT

M8 x 16

4шт.

45

8900956220

LOCK WASHER

4шт.

46

8900108898

CLAMP

2шт.

47

89500407625

PLATE

1шт.

48

89500407629

PLATE

1шт.

49

8900141371

BOLT,M6 x 35mm

M6 x 35

1шт.

50

8900955275

LOCK WASHER

6

1шт.

51

8900132343

HYDRAULIC OIL FILTER

If Used; Not illustrated

1шт.

Выбрано товаров: 54
