(98A00000818[001A]) - ACCESSORIES - SCISSOR GATE, REAR (P.I.N. HHDXXXXXX AND AFTER) (87368225)

Запчасти Case 335 (98A00000818[001A]) - ACCESSORIES - SCISSOR GATE, REAR (P.I.N. HHDXXXXXX AND AFTER) (87368225) (90) - PLATFORM, CAB, BODYWORK AND DECALS

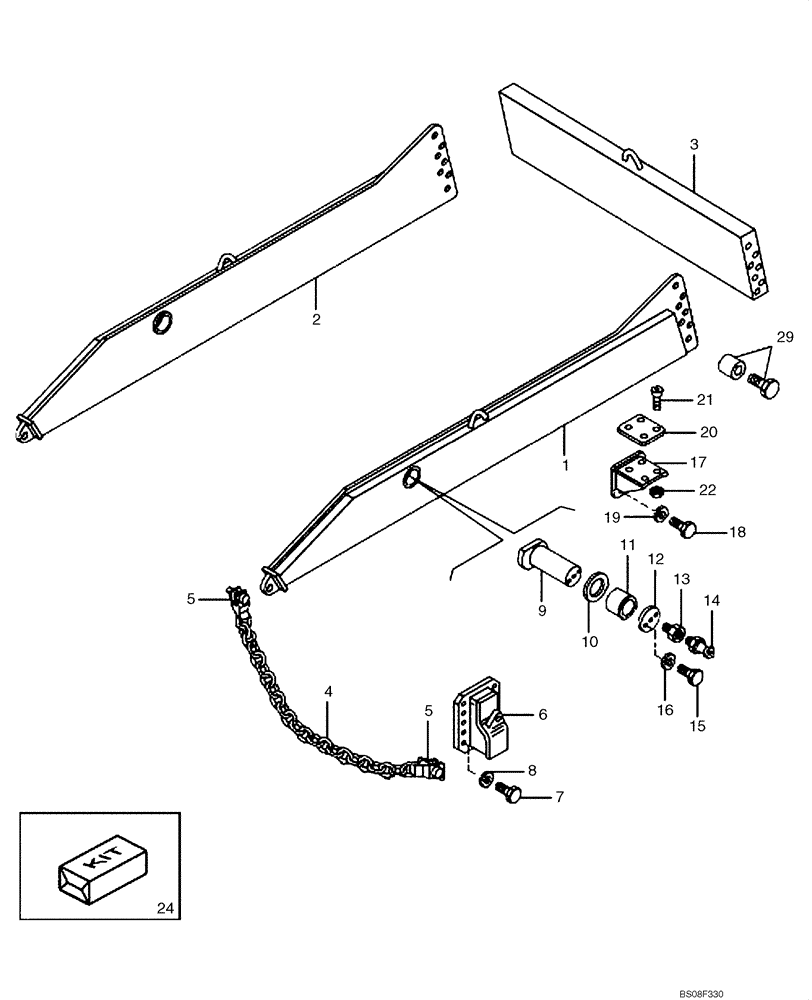

Схема запчастей Case 335 - (98A00000818[001A]) - ACCESSORIES - SCISSOR GATE, REAR (P.I.N. HHDXXXXXX AND AFTER) (87368225) (90) - PLATFORM, CAB, BODYWORK AND DECALS
12
21
9
13
2
7
17
14
1
5
29
18
15
4
10
16
3
22
24
19
11
20
8
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500413255

PLATE

Side LH

1шт.

2

89500413256

PLATE

Side RH

1шт.

3

89500413269

PLATE

Tailgate

1шт.

4

89500423453

CHAIN

Tailgate

2шт.

5

89500413253

HOOK

Shackle

4шт.

6

89500430581

BRACKET

2шт.

7

8900001760

BOLT,M16 x 1.5

M16 x 1.5 x 32

24шт.

8

8900156986

WASHER

24шт.

9

89500413292

PIN

2шт.

10

89500413309

SHIM

2шт.

11

89500413293

BUSHING

4шт.

12

89500413310

WASHER

2шт.

13

89500413311

ADAPTER

2шт.

14

8900100865

KEY

2шт.

15

8900005537

BOLT,M14 x 1.5 x 50mm

M14 x 1.5 x 50

4шт.

16

8900140504

WASHER

Bevel

4шт.

17

89500422574

SUPPORT

2шт.

18

8900140488

BOLT

M10 x 25

8шт.

19

8900140499

SPRING WASHER

Spring

8шт.

20

8998196140

SPACER

2шт.

21

8900179409

BOLT,M8 x 25mm

M8 x 25

8шт.

22

8917154831

NUT

S.L.

8шт.

23

8998340893

BOLT

With Bushing

14шт.

24

8998340865

DIA KIT, ADD PROD

Tailgate Kit - 335B; Include(s) 1-23

1шт.
