(06A00020620[001]) - ENGINE AIR INTAKE / FILTRATION (87544160)

Запчасти Case 330B (06A00020620[001]) - ENGINE AIR INTAKE / FILTRATION (87544160) (01) - ENGINE

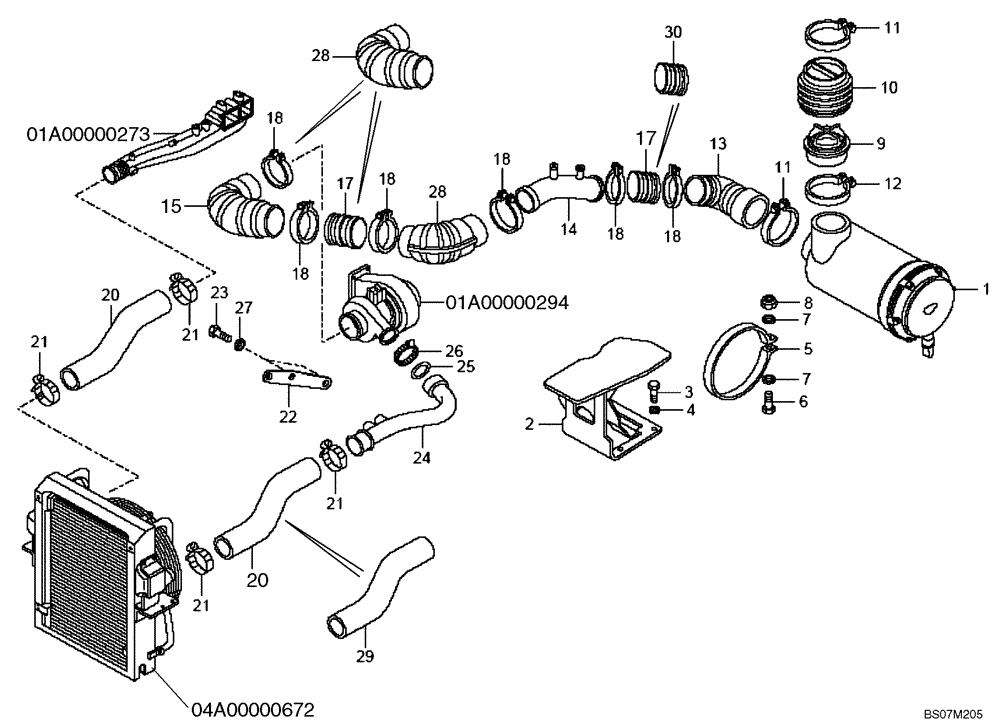

Схема запчастей Case 330B - (06A00020620[001]) - ENGINE AIR INTAKE / FILTRATION (87544160) (01) - ENGINE
18
20
12
21
1
21
24
9
22
2
18
14
15
28
7
18
11
4
3
04a00000672
29
7
18
17
01a00000273
28
11
01a00000294
30
20
8
17
21
21
13
6
27
5
26
10
18
23
18
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900183778

AIR FILTER

1шт.

See Page 06B00000018

1шт.

2

89500417162

SUPPORT

1шт.

3

8900001821

BOLT

M10 x 20

4шт.

4

8900140499

SPRING WASHER

10

4шт.

5

8900163884

COLLAR

1шт.

6

8900056265

BOLT

M8 x 40

1шт.

7

8900141697

WASHER

8

5шт.

8

8900016391

NUT

M8

1шт.

9

89500405818

EXTENSION

1шт.

10

8900107296

BELLOWS

1шт.

11

8900183795

COLLAR

CO.12-170

2шт.

12

89500401798

COLLAR

CO.12-200

1шт.

13

89500419959

HOSE,101.5 mm ID, 52.0 mm ID x 150.00 mm

Elbow Rubber Reinforced; Replaces 8900175701

1шт.

14

89500415498

PIPE

1шт.

15

8960110005

ELBOW

ELBOW, Qty Was 3; Not All Are Illustrated

1-3шт.

17

89500415497

PIPE

If Used; Pipe Length Is 90MM, Qty Was 2

1-2шт.

18

8900183794

COLLAR

CO12-120

7шт.

20

89500424689

HOSE

Replaces 89500407610 Rubber Hose; Qty Was 2

1-2шт.

21

8900118333

HOSE CLAMP

4шт.

22

89500410853

BRACKET

1шт.

23

8900140738

BOLT

M8 x 20

3шт.

24

8900190238

TUBE

1шт.

25

8900951409

SEALING RING

SEALRING

1шт.

26

8900951406

COLLAR

1шт.

27

8900140506

WASHER

1шт.

28

89500420465

HOSE,110.00 mm

If Used; 90 Degree Elbow To Span

2шт.

29

89500424688

HOSE

If Used; Replaces 89500421550 Hose; Ref Service Bulletin NAT SB 004 08

1шт.

30

89500419960

PIPE

If Used; Pipe Length is 124MM

1шт.
