(06A00010658[001]) - ENGINE AIR INTAKE / FILTRATION (P.I.N. HHD0330BN7PG57000 AND AFTER) (84165298)

Запчасти Case 330B (06A00010658[001]) - ENGINE AIR INTAKE / FILTRATION (P.I.N. HHD0330BN7PG57000 AND AFTER) (84165298) (01) - ENGINE

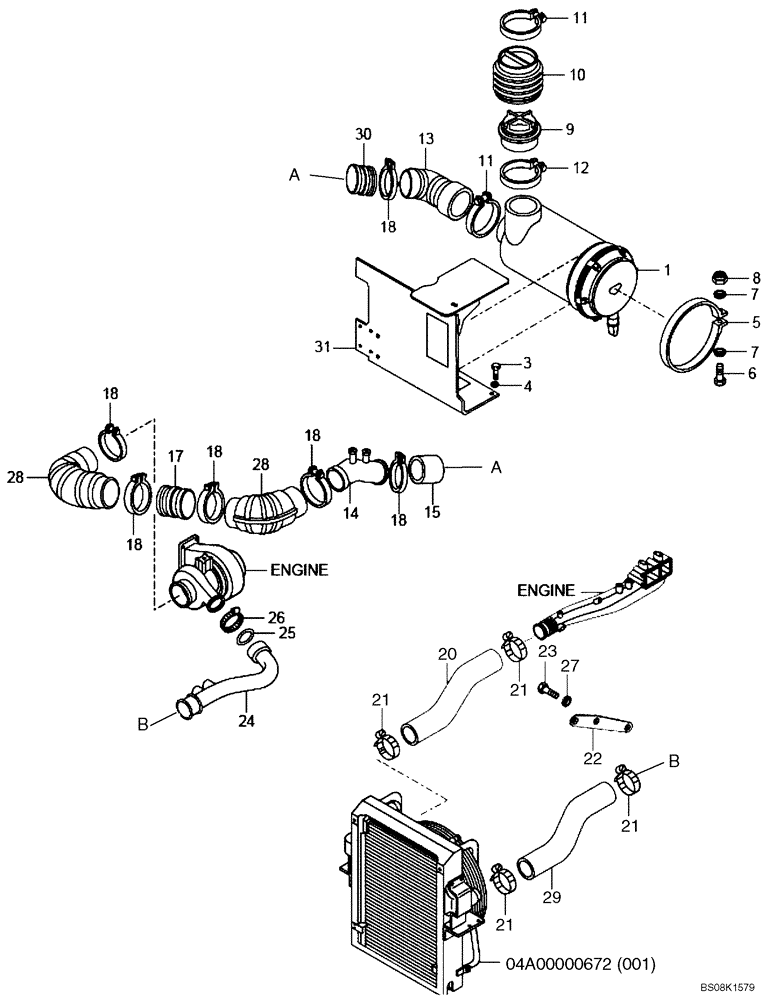

Схема запчастей Case 330B - (06A00010658[001]) - ENGINE AIR INTAKE / FILTRATION (P.I.N. HHD0330BN7PG57000 AND AFTER) (84165298) (01) - ENGINE
14
24
11
04a00000672 (001)
18
23
12
27
29
6
20
21
5
22
21
1
31
21
25
18
18
13
7
28
18
21
30
15
7
3
18
10
17
28
18
9
4
26
8
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Air Intake & Air Filtration Instal (84165298)

1шт.

1

8900183778

AIR FILTER

1шт.

3

8900001821

BOLT

M10 x 20

4шт.

4

8900140499

SPRING WASHER

Spring

4шт.

5

8900163884

COLLAR

Band Clamp

1шт.

6

8900056265

BOLT

M8 x 40

1шт.

7

8900141697

WASHER

2шт.

8

8900016391

NUT

S.L.

1шт.

9

89500405818

EXTENSION

1шт.

10

8900107296

BELLOWS

Rubber

1шт.

11

8900183795

COLLAR

Strap Band

2шт.

12

89500401798

COLLAR

Strap Band

1шт.

13

89500419959

HOSE,101.5 mm ID, 52.0 mm ID x 150.00 mm

Elbow Rubber Reinforced

1шт.

14

89500415498

PIPE

1шт.

15

8960110005

ELBOW

Rubber

1шт.

17

89500415497

PIPE

1шт.

18

8900183794

COLLAR

Strap Band

7шт.

20

89500424689

HOSE

1шт.

21

8900118333

HOSE CLAMP

4шт.

22

89500410853

BRACKET

1шт.

23

8900140738

BOLT

M8 x 20

3шт.

24

8900190238

TUBE

Manifold

1шт.

25

8900951409

SEALING RING

SEALRING

1шт.

26

8900951406

COLLAR

1шт.

27

8900140506

WASHER

Bevel

3шт.

28

89500420465

HOSE,110.00 mm

Rubber

2шт.

29

89500424688

HOSE

1шт.

30

89500419960

PIPE

1шт.

31

89500434135

SUPPORT

1шт.
