(05A00000571[001]) - GEARBOX COOLER CIRCUIT / FILTER W/RETARDER (87557133)

Запчасти Case 330B (05A00000571[001]) - GEARBOX COOLER CIRCUIT / FILTER W/RETARDER (87557133) (01) - ENGINE

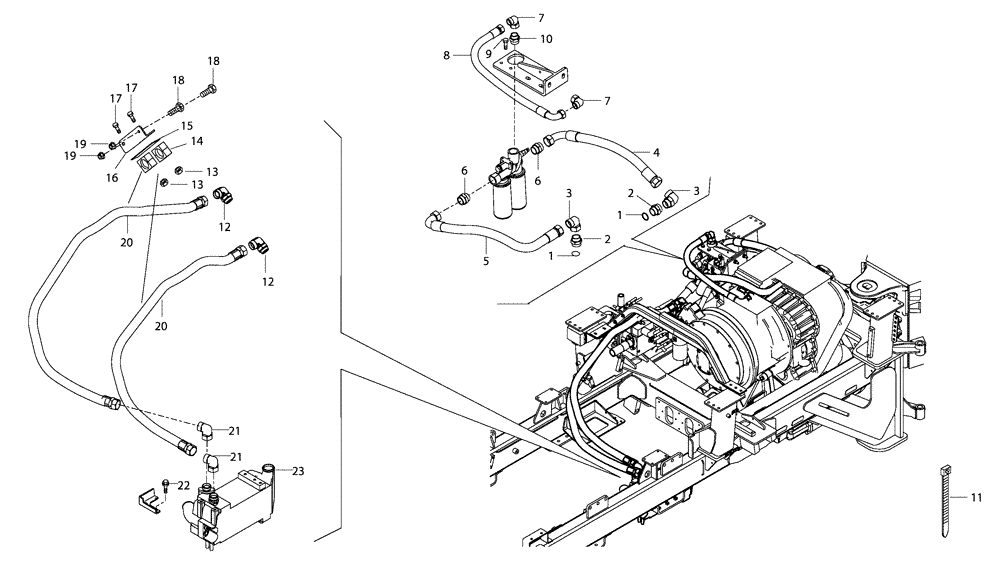

Схема запчастей Case 330B - (05A00000571[001]) - GEARBOX COOLER CIRCUIT / FILTER W/RETARDER (87557133) (01) - ENGINE
1
14
21
15
3
13
13
2
17
17
23
4
7
6
18
1
11
12
2
3
12
20
9
19
10
8
19
7
5
18
22
20
6
16
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500408420

SEALING RING

SEALRING

2шт.

2

89500400191

SWIVEL CONNECTION

2шт.

3

89500400192

SWIVEL CONNECTION

2шт.

4

89500415609

HOSE ASSY.,31.75mm ID x 750mm L, SAE 100R1

1шт.

5

89500416897

HOSE ASSY.

1шт.

6

89500414362

HYD CONNECTOR

2шт.

7

89500401235

HYD CONNECTOR

2шт.

8

89500416896

HOSE ASSY.

1шт.

9

8916587024

BOLT,M10 x 20mm

M10 x 20

2шт.

10

89500414361

HYD CONNECTOR

1шт.

11

8900150511

COLLAR

10шт.

12

89500408111

CONNECTION

2шт.

13

8900124675

NUT

4шт.

14

8900107959

COLLAR

4шт.

15

89500407426

PLATE

4шт.

16

89500407853

SUPPORT

1шт.

17

8916597624

BOLT,M6 x 70mm

M6 x 70

4шт.

18

8916592624

SCREW,M8 x 80mm

M8 x 80

2шт.

19

8900140590

NUT

2шт.

20

89500416898

HOSE

2шт.

21

8900174229

CONNECTION

2шт.

22

8900118223

BOLT,M12 x 30mm

M12 x 30

5шт.

23

NSS

NOT SOLD SEPARAT

See Fig. 05B00000012

1шт.

See Figure(S) 05B00000012

1шт.
