(02A00000647[001]) - ENGINE ADAPTER PLATE / TEAR GUARD (P.I.N HHD0330BN7PG5700 AND AFTER) (84214517)

Запчасти Case 330B (02A00000647[001]) - ENGINE ADAPTER PLATE / TEAR GUARD (P.I.N HHD0330BN7PG5700 AND AFTER) (84214517) (01) - ENGINE

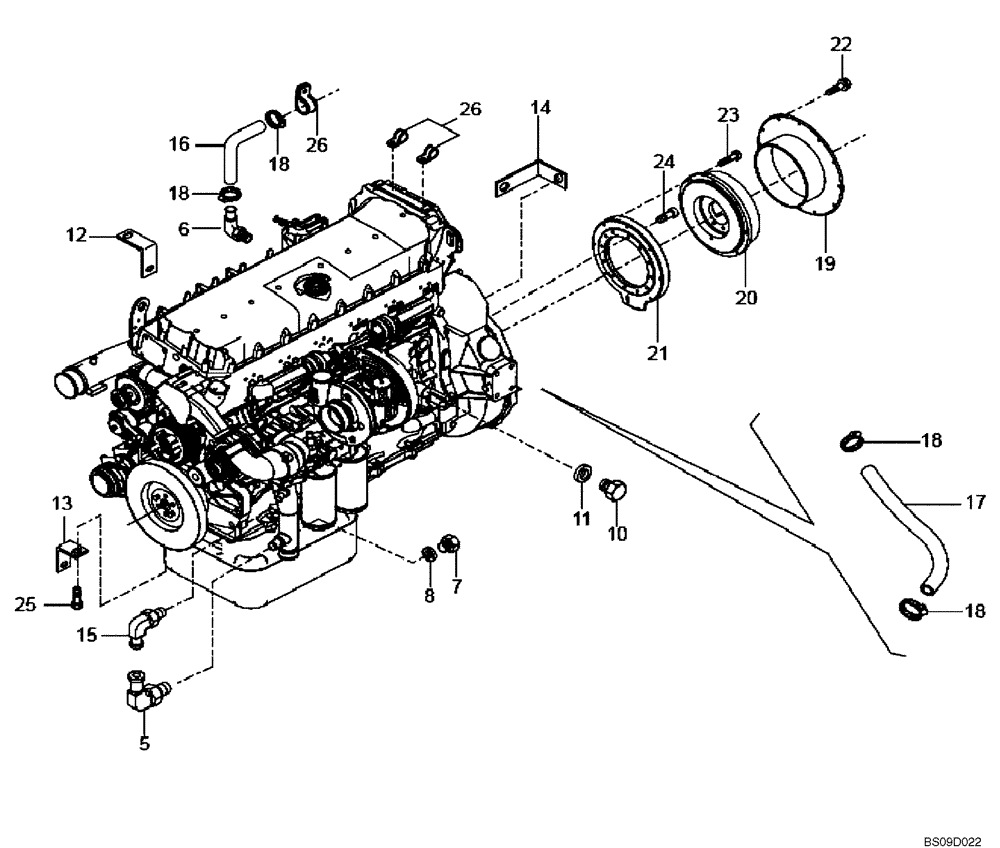

Схема запчастей Case 330B - (02A00000647[001]) - ENGINE ADAPTER PLATE / TEAR GUARD (P.I.N HHD0330BN7PG5700 AND AFTER) (84214517) (01) - ENGINE
22
23
5
26
8
16
26
7
18
13
24
18
15
12
6
18
14
21
10
19
17
25
11
18
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Engine Adapter Plate / Tear Guard (84214517)

1шт.

5

89500403202

HYD CONNECTOR

Elbow

1шт.

6

89500411176

HYD CONNECTOR

Elbow

1шт.

7

8900045256

PLUG

1шт.

8

8900003316

RING

Copper

1шт.

10

8900040169

PLUG

1шт.

11

8900038706

COPPER SEAL

1шт.

12

89500401835

BRACKET

1шт.

13

8900164642

BRACKET

1шт.

14

89500408061

BRACKET

1шт.

15

8900191436

HYD CONNECTOR

Elbow

1шт.

16

8900163778

AIR HOSE

Rubber

1шт.

17

89500427484

HOSE,25.40 mm ID x 1060.00 mm, SAE 100R4

1шт.

18

8900110494

COLLAR

4шт.

19

89500418383

SHIELD

1шт.

20

89500415336

FLEXIBLE COUPLING

Tear Guard

1шт.

21

89500414200

PLATE

Adapter

1шт.

22

8900115589

BOLT

M10 x 30

12шт.

23

8916709034

BOLT

M10 x 40

8шт.

24

8916708634

BOLT

M10 x 20

12шт.

25

8900116549

BOLT

M8 x 20

1шт.

26

8917317590

COLLAR

Strap Band

3шт.
