(38A00010709[001]) - SUSPENSION INSTALL, FRONT- IF USED (P.I.N. HHD0330BN7PG57003 AND AFTER) (84209865)

Запчасти Case 330B (38A00010709[001]) - SUSPENSION INSTALL, FRONT- IF USED (P.I.N. HHD0330BN7PG57003 AND AFTER) (84209865) (11) - AXLES/WHEELS

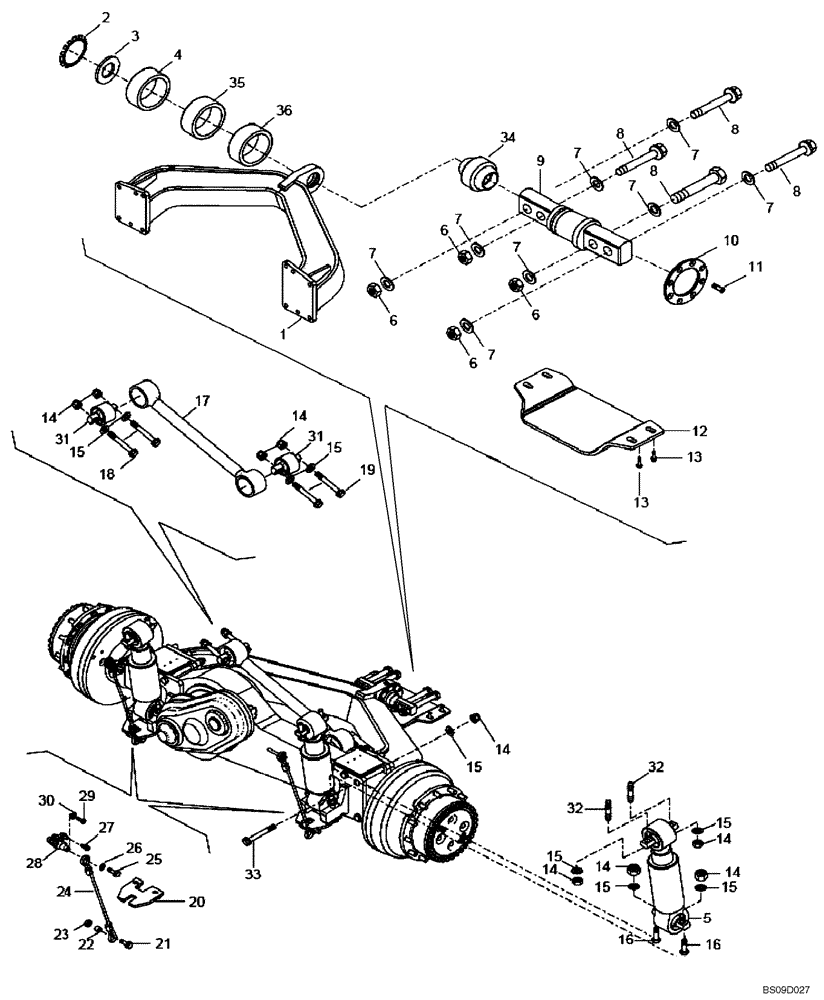

Схема запчастей Case 330B - (38A00010709[001]) - SUSPENSION INSTALL, FRONT- IF USED (P.I.N. HHD0330BN7PG57003 AND AFTER) (84209865) (11) - AXLES/WHEELS
18
33
7
12
15
7
3
8
19
8
14
6
29
16
8
6
15
34
35
31
26
11
8
24
7
14
2
7
21
4
15
6
25
32
10
22
14
32
14
9
6
14
15
7
30
5
31
14
7
14
15
20
15
16
23
7
28
27
6
15
7
13
17
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Suspension Instal, Front (84209865)

1шт.

1

89500435377

FORK

Front Suspension A Frame

1шт.

2

8900045110

BEARING LOCK NUT

M65 x 2

1шт.

3

89500426994

LOCK WASHER

Lock

1шт.

4

89500431909

SPACER

1шт.

5

89500431196

CYLINDER,Double Acting, 100mm Rod, 120mm Stroke

Front Suspension

2шт.

6

89500422536

LOCK NUT

S.L.

4шт.

7

89500422606

SPRING WASHER

8шт.

8

89500422607

BOLT

M27 x 3 x 250

4шт.

9

89500431908

PIN

1шт.

10

89500438025

DISC

1шт.

11

8917345224

SCREW,M10 x 30mm

M10 x 30

8шт.

12

89500431419

PROTECTION PLATE

1шт.

13

8916682535

BOLT

M16 x 40

4шт.

14

8917156531

NUT

M24 x 2

24шт.

15

8917093274

WASHER

Bevel

26шт.

16

89500418676

BOLT

M24 x 2 x 180

6шт.

17

89500432726

TIE-ROD

1шт.

18

89500418676

BOLT

M24 x 2 x 180

6шт.

19

89500402619

BOLT,Hex, M24 x 2 x 210mm

2шт.

20

89500421315

BRACKET

2шт.

21

8916618124

BOLT

M20 x 120

2шт.

22

89500401240

SPACER

2шт.

23

8900125788

LOCK NUT

Locking

2шт.

24

8900172819

METAL ROPE

2шт.

25

8916681535

BOLT

M14 x 110

2шт.

26

8900107799

COLLAR

2шт.

27

8900135062

SCREW,M14 x 40mm

M14 x 40

4шт.

28

8900107798

SUPPORT

2шт.

29

8916695924

BOLT,M14 x 50mm

M14 x 50

2шт.

30

8900102292

SPRING WASHER

2шт.

31

8998340197

RUBBER JOINT

2шт.

32

89500402625

STUD

4шт.

33

89500431960

BOLT

M24 x 2 x 280

12шт.

34

89500424700

BUSHING

1шт.

35

89500438682

SHIM,125mm ID x 170mm OD x 0.15mm Thk

.1mm

2шт.

36

89500438683

SHIM,125mm ID x 170mm OD x 0.15mm Thk

.2mm

1шт.

37

89500438347

SCREW,M16 x 16mm

(Not Shown)

3шт.
