(30A00000701[001]) - REDUCTION GEAR, FRONT AXLE, OPTIONAL (P.I.N. HHD0330BN7PG57000 AND AFTER) (84224471)

Запчасти Case 330B (30A00000701[001]) - REDUCTION GEAR, FRONT AXLE, OPTIONAL (P.I.N. HHD0330BN7PG57000 AND AFTER) (84224471) (11) - AXLES/WHEELS

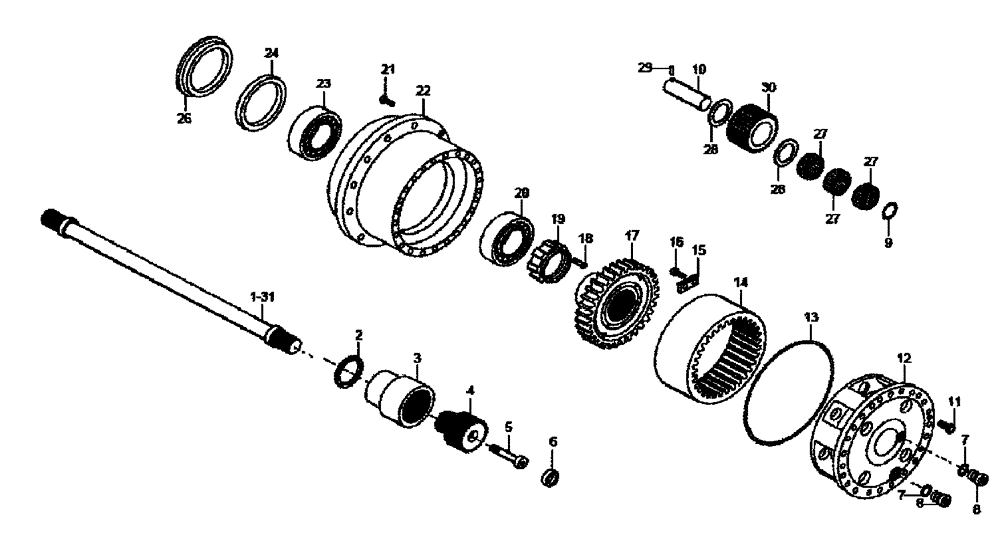

Схема запчастей Case 330B - (30A00000701[001]) - REDUCTION GEAR, FRONT AXLE, OPTIONAL (P.I.N. HHD0330BN7PG57000 AND AFTER) (84224471) (11) - AXLES/WHEELS
26
23
15
19
22
29
13
7
7
11
3
5
2
17
6
26
9
8
4
21
10
27
27
1
26
27
24
30
14
18
8
12
16
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Reduction Gear, Front Axle (84224471)

1шт.

1

8998342020

SHAFT

933MM

1шт.

2

8900134341

DISC

2шт.

3

8900134346

SLEEVE

2шт.

4

8900134349

GEAR

2шт.

5

8900133449

SCREW,M16 x 120mm

2шт.

6

8900133448

WASHER

2шт.

7

8900133514

GASKET

4шт.

8

8900133454

PLUG

4шт.

9

8900133476

RING

8шт.

10

8900134275

PIN

8шт.

11

8900133458

SCREW,M14 x 40mm

48шт.

12

8900134248

FINAL DRIVE HOUSING

2шт.

13

8900134250

SEALING RING

SEALRING

2шт.

14

8900134251

RING GEAR

2шт.

15

8900134252

PLATE

6шт.

16

8900134253

BOLT

12шт.

17

8900134254

GEAR

2шт.

18

8900133465

SCREW,M10 x 10mm

2шт.

19

8900134256

RING

2шт.

20

8900133468

BEARING

2шт.

21

8900134360

BOLT

24шт.

22

8900134376

HUB

2шт.

23

8900134259

BEARING

2шт.

24

8900134260

SEAL

2шт.

25

8900133474

SEAL

2шт.

26

8900134377

RING

2шт.

27

8900133477

NEEDLE BEARING

24шт.

28

8900133478

WASHER

16шт.

29

8900134276

PIN

8шт.

30

8900134274

SUN GEAR

8шт.

31

8998342021

SHAFT

1535MM

1шт.
