Запчасти Case 330B (30A00000667[001]) - REDUCTION GEAR, FRONT W/WET BRAKE (87516798) (11) - AXLES/WHEELS

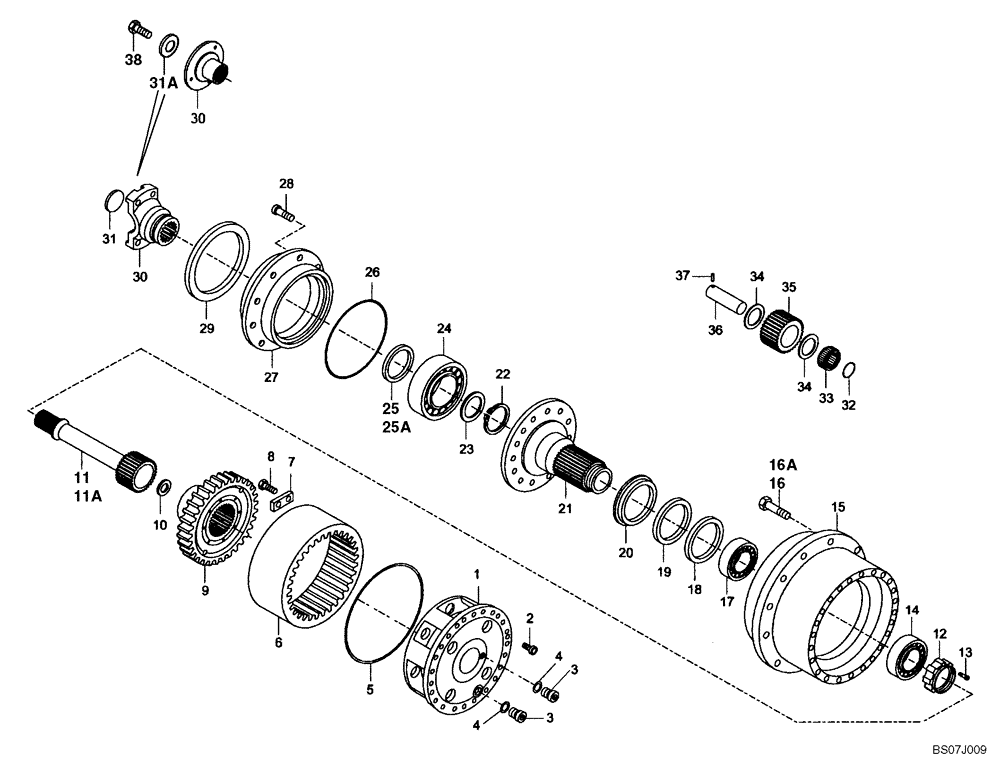

Схема запчастей Case 330B - (30A00000667[001]) - REDUCTION GEAR, FRONT W/WET BRAKE (87516798) (11) - AXLES/WHEELS
29
23
34
24
25a
6
35
15
11
3
13
9
3
28
14
7
17
26
5
12
19
25
16a
4
20
33
2
10
21
4
27
16
31
38
36
30
31a
32
30
34
1
8
37
22
18
11a

Артикул

Название

Примечание

Количество

1

8900134248

FINAL DRIVE HOUSING

1шт.

2

8900134249

SCREW,M14 x 40mm

M14 x 40

24шт.

3

8900133455

PLUG

2шт.

4

8900133514

GASKET

2шт.

5

8900134250

SEALING RING

SEALRING

1шт.

6

8900134251

RING GEAR

1шт.

7

8900134252

PLATE

3шт.

8

8900134253

BOLT

M6 x 12

6шт.

9

8900134254

GEAR

1шт.

10

8900133448

WASHER

1шт.

11

8900134255

DRIVE SHAFT

If Used; Ref Items 16, 25, And 31

1шт.

11a

8998340681

DRIVE SHAFT

SHAFT, DRIVE, If Used; Ref Items 16A, 25A, 31A, And 38

1шт.

12

8900134256

RING

1шт.

13

8900133465

SCREW,M10 x 10mm

M10 x 10

1шт.

14

8900133470

BEARING

1шт.

15

8900134376

HUB

1шт.

16

8900134258

BOLT

If Used; Ref Items 11, 25, And 31

12шт.

16a

8900134360

BOLT

If Used; Ref Items 11A, 25A, 31A, And 38

12шт.

17

8900134259

BEARING

1шт.

18

8900134260

SEAL

1шт.

19

8900133474

SEAL

1шт.

20

8900134377

RING

1шт.

21

8998340056

FLANGE

Replaces 8900134378 Flange

1шт.

22

8900134263

SNAP RING

1шт.

23

8900134264

WASHER

1шт.

24

8900134265

BEARING

1шт.

25

8900134266

RING

If Used; Ref Items 11,16, And 31

1шт.

25a

8998340698

RING,84mm ID x 110mm OD x 14.65mm Thk

Replaces 8998340682 Ring

1шт.

REF

INSTRUCTION

If Used; Ref Items 11A, 16A, 31A, And 38

1шт.

26

8900134267

SEALING RING

SEALRING

1шт.

27

8900134268

FLANGE

1шт.

28

8900134269

BOLT

M8 x 20

8шт.

29

8900134270

RING,95mm ID x 115mm OD x 5.5mm Thk

1шт.

30

8900134271

FLANGE

1шт.

31

8900134272

COVER

If Used; Ref Items 11, 16, And 25

1шт.

31a

8998340684

COVER

COVER, If Used; Ref Items 11A, 16A, 25A And 38

1шт.

32

8900134273

SEALING RING

SEALRING

4шт.

33

8900133477

NEEDLE BEARING

12шт.

34

8900133478

WASHER

8шт.

35

8900134274

SUN GEAR

4шт.

36

8900134275

PIN

4шт.

37

8900134276

PIN

4шт.

38

8998340683

SCREW

SCREW, If Used; Ref Items 11A,16A, 25A, And 31A

1шт.

Выбрано товаров: 43
