(72A00020738[001]) - VALVE, HYDRAULIC DISTRIBUTION (P.I.N. HHD0330BN7PGXXXXX AND AFTER) (87741444)

Запчасти Case 330B (72A00020738[001]) - VALVE, HYDRAULIC DISTRIBUTION (P.I.N. HHD0330BN7PGXXXXX AND AFTER) (87741444) (09) - Implement / Hydraulics / Frame / Brakes

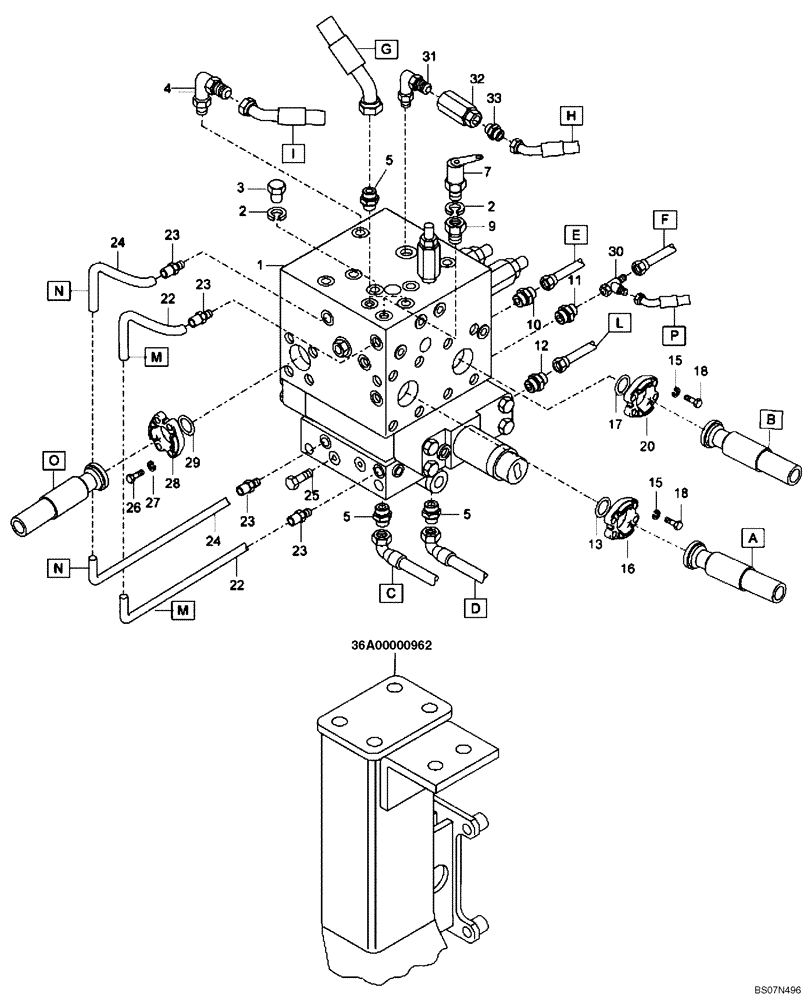

Схема запчастей Case 330B - (72A00020738[001]) - VALVE, HYDRAULIC DISTRIBUTION (P.I.N. HHD0330BN7PGXXXXX AND AFTER) (87741444) (09) - Implement / Hydraulics / Frame / Brakes
23
25
30
24
2
18
36a00000962
22
15
17
31
10
29
9
24
23
27
3
18
20
26
28
23
2
22
7
13
33
16
11
15
4
5
5
12
5
1
23
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500425471

VALVE

ASSY, DISTRIBUTION; See Figure 72H00000005 For Service Breakdown

1шт.

2

89500413896

SEALING WASHER

2шт.

3

8900005447

PLUG

1шт.

4

89500406103

CONNECTION

ELBOW

1шт.

5

89500408181

CONNECTION

3шт.

7

8900183360

SWIVEL CONNECTION

1шт.

9

89500408959

ADAPTER

1шт.

10

89500410773

HYD CONNECTOR

1шт.

11

89500407730

CONNECTION

1шт.

12

89500403720

CONNECTION

1шт.

13

8917289180

O-RING

1шт.

15

8900001049

LOCK WASHER

8шт.

16

8900191136

FLANGE

SPLIT

2шт.

17

8917289480

O-RING

SEALRING

1шт.

18

8900125707

BOLT,M10 x 30mm

M10 x 30

8шт.

20

8900191133

FLANGE

SPLIT

2шт.

22

89500407580

PIPE

IRON

1шт.

23

89500407467

CONNECTION

4шт.

24

89500407581

PIPE

IRON

1шт.

25

8900127578

BOLT

M12 x 40

4шт.

26

8916710434

BOLT,M12 x 30mm

M12 x 30

4шт.

27

8900115529

LOCK WASHER

4шт.

28

8900191135

FLANGE

SPLIT

2шт.

29

8900125073

SEALING RING

SEALRING

1шт.

30

89500418914

TEE

CONNECTOR

1шт.

31

89500426301

ELBOW

90 DEGREE

1шт.

32

89500401674

HYDRAULIC VALVE

1шт.

33

89500403720

CONNECTION

1шт.
