(49A02000936[001]) - PNEUMATICS, FRONT FRAME - W/RETARDER (87559455)

Запчасти Case 330B (49A02000936[001]) - PNEUMATICS, FRONT FRAME - W/RETARDER (87559455) (09) - Implement / Hydraulics / Frame / Brakes

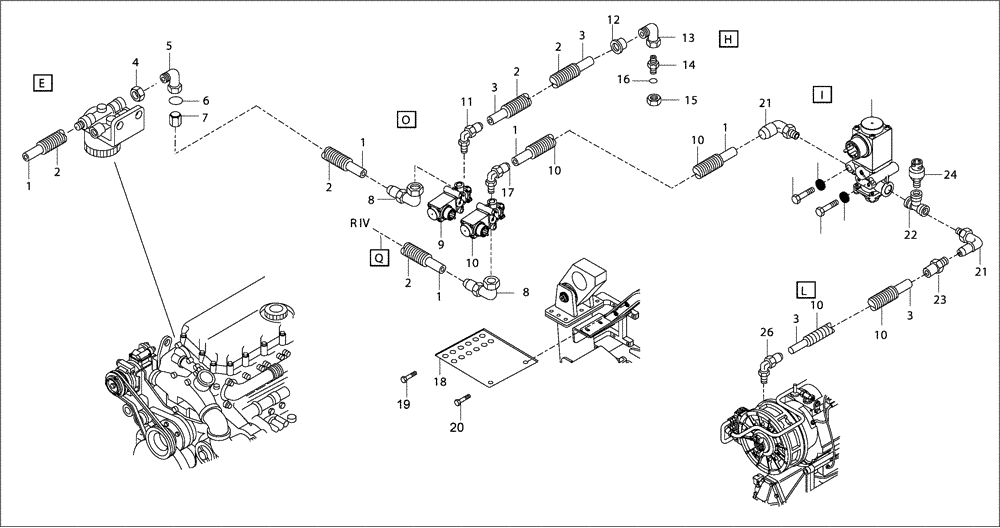

Схема запчастей Case 330B - (49A02000936[001]) - PNEUMATICS, FRONT FRAME - W/RETARDER (87559455) (09) - Implement / Hydraulics / Frame / Brakes
1
3
1
15
21
16
9
22
17
5
2
13
3
23
4
24
2
3
10
6
8
21
26
1
20
1
19
2
10
3
8
18
10
1
10
14
11
2
10
7
12
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900095211

HOSE

1шт.

Order Length

1шт.

2

8900095153

FLEXIBLE SHEATH

1шт.

Order Length

1шт.

3

8900095210

PLASTIC-RUBBER TUBE

1шт.

Order Length

1шт.

4

8916506715

NUT

1шт.

5

89500409576

HYD CONNECTOR

1шт.

6

8916507414

FERRULE

1шт.

7

8900141326

BUSHING

1шт.

8

8900117281

FITTING

2шт.

9

89500417132

SOLENOID VALVE

1шт.

10

89500411583

SOLENOID VALVE

1шт.

11

8900121039

ELBOW

1шт.

12

8900141383

BUSHING

1шт.

13

89500402962

90 ELBOW

1шт.

14

89500409980

HYD CONNECTOR

1шт.

15

8916506615

NUT

1шт.

16

8916507314

FERRULE

1шт.

17

8900117281

FITTING

1шт.

18

89500418253

BRACKET

1шт.

19

8900116551

BOLT,M6 x 16mm

M6 x 16

4шт.

20

8900121098

BOLT,M8 x 16mm

M8 x 16

1шт.

21

8900117282

HYD CONNECTOR

2шт.

22

89500316226

HYD CONNECTOR

1шт.

23

8900121507

HYD CONNECTOR

1шт.

24

89504255336

SWITCH

Replaces 89504103341 Switch

1шт.

25

8900116883

VALVE

1шт.

27

8900042044

BOLT,M8 x 65mm

M8 x 65

2шт.

28

8900956220

LOCK WASHER

2шт.
