Запчасти Case 330B (49A01010936[001]) - RECEIVER / DRYER PNEUMATICS W/O RETARDER (87559448) (09) - Implement / Hydraulics / Frame / Brakes

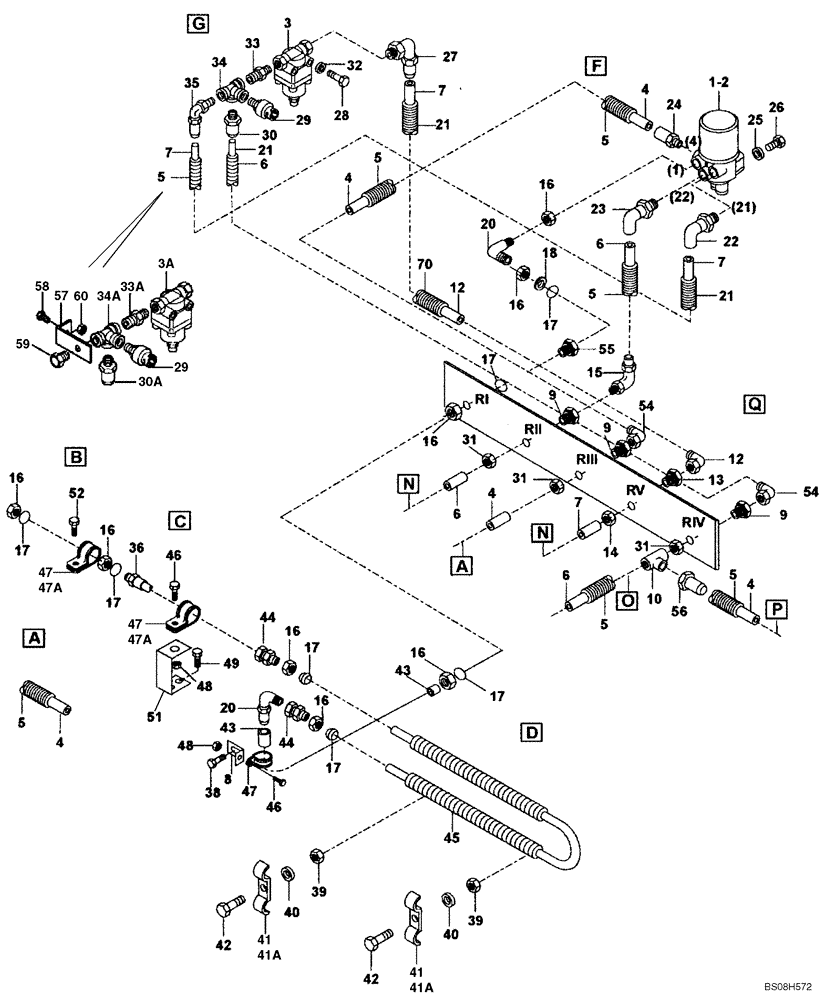

Схема запчастей Case 330B - (49A01010936[001]) - RECEIVER / DRYER PNEUMATICS W/O RETARDER (87559448) (09) - Implement / Hydraulics / Frame / Brakes
6
59
26
23
36
6
5
47
46
16
9
24
54
9
17
47
52
17
9
20
47a
8
5
41
31
47
17
38
6
47a
48
28
41
39
45
7
7
15
30a
41a
16
34
16
12
4
4
22
21
5
7
56
4
51
57
3a
58
21
25
31
43
10
27
17
54
1-2
29
41a
5
44
33a
70
31
42
5
12
48
16
17
32
13
21
34a
17
5
60
5
30
17
35
16
4
40
4
29
16
49
7
42
39
16
20
14
43
33
6
46
16
40
3
44
55

Артикул

Название

Примечание

Количество

1

8960179690

RECEIVER-DRYER

See Figure 49W00000010 (001) For Repair Kit Service Breakdown

1шт.

2

8900119036

MUFFLER

1шт.

3

8900116047

VALVE

1шт.

3a

8900116047

VALVE

If Used

1шт.

4

8900095210

PLASTIC-RUBBER TUBE

1шт.

Order Length

1шт.

5

8900095153

FLEXIBLE SHEATH

1шт.

Order Length

1шт.

6

8900095211

HOSE

1шт.

Order Length

1шт.

7

8900095213

PLASTIC-RUBBER TUBE

1шт.

Order Length

1шт.

8

8900174638

BRACKET

1шт.

9

8900117260

FITTING

3шт.

10

8900121510

TEE

Replaces 89500316242 Connector Tee

1шт.

11

8900117264

NUT

3шт.

12

8900117283

HYD CONNECTOR

1шт.

13

8900117261

HYD CONNECTOR

1шт.

14

8900117265

NUT

1шт.

15

8900123337

FITTING

1шт.

16

8900141384

NUT

9шт.

17

8900141385

RING

9шт.

18

8999489022

GASKET

1шт.

20

8900168723

HYD CONNECTOR

2шт.

21

8900095201

TUBE

1шт.

Order Length

1шт.

22

8900117284

HYD CONNECTOR

2шт.

23

8900117281

FITTING

1шт.

24

8900117240

HYD CONNECTOR

1шт.

25

8900115529

LOCK WASHER

2шт.

26

8900001392

BOLT,M12 x 1.75 x 30mm

M12 x 1.75 x 30

2шт.

27

8900117284

HYD CONNECTOR

2шт.

28

8900045316

BOLT,M8 x 60mm

M8 x 60; If Used

2шт.

29

89504255336

SWITCH

Replaces 89504103341 Switch

1шт.

30

8900117245

HYD CONNECTOR

If Used

2шт.

30a

8900127528

HYD CONNECTOR

If Used

2шт.

31

8900117264

NUT

3шт.

32

8900956220

LOCK WASHER

If Used

2шт.

33

89500316212

HYD CONNECTOR

If Used

1шт.

33a

8900121516

HYD CONNECTOR

If Used

1шт.

34

89500316249

HYD CONNECTOR

If Used

1шт.

34a

8900121523

HYD CONNECTOR

If Used

1шт.

35

8900117282

HYD CONNECTOR

1шт.

37

89500417369

BRACKET

Not Illustrated; No Longer Required

2шт.

38

8900116551

BOLT,M6 x 16mm

M6 x 16; Qty Was 5

1-5шт.

39

8900125009

NUT

2шт.

40

8900955275

LOCK WASHER

2шт.

41

8900168284

COLLAR

If Used; 60mm Center To Center Clamp Distance, 84mm Length

2шт.

41a

89500408059

CLAMP

CLAMP, If Used; 50mm Center to Center Clamp Distance, 74mm Length

2шт.

42

8900140610

BOLT

M6 x 20

2шт.

43

89500418368

TUBE,18 mm DIA x 190 mm L

1шт.

44

8900141339

HYD CONNECTOR

2шт.

45

8941005495

HEAT EXCHANGER

1шт.

46

8900116549

BOLT

M8 x 20

2шт.

47

8900102833

CLAMP

If Used

3шт.

47a

41202595

BRACKET

CLAMP, BAND (IVECO); If Used

3шт.

48

8900179410

NUT

2шт.

49

8900116550

BOLT,M6 x 10mm

M6 x 10; Replaces 8900141615 Bolt, M6 x 12 Flange HD Used On Some Models

2шт.

51

89500418261

BRACKET

1шт.

52

8900121098

BOLT,M8 x 16mm

M8 x 16

1шт.

54

8900117279

FITTING

1шт.

55

8900141355

HYD CONNECTOR

If Used

1шт.

56

8900117244

HYD CONNECTOR

If Used

1шт.

57

8900150400

BRACKET

If Used

1шт.

58

8916597924

BOLT

M8 x 14; If Used

1шт.

59

8900189552

HYD CONNECTOR

If Used

1шт.

60

8900117265

NUT

If Used

2шт.

Выбрано товаров: 67
