(330B) - ARTICULATED TRUCK TIER 3 (NA) - N6PG56023 - (9/06-12/12)
/
(09) - Implement / Hydraulics / Frame / Brakes
/

(49A01000936[001]) - RECEIVER / DRYER PNEUMATICS - W/RETARDER (87559454)

Запчасти Case 330B (49A01000936[001]) - RECEIVER / DRYER PNEUMATICS - W/RETARDER (87559454) (09) - Implement / Hydraulics / Frame / Brakes

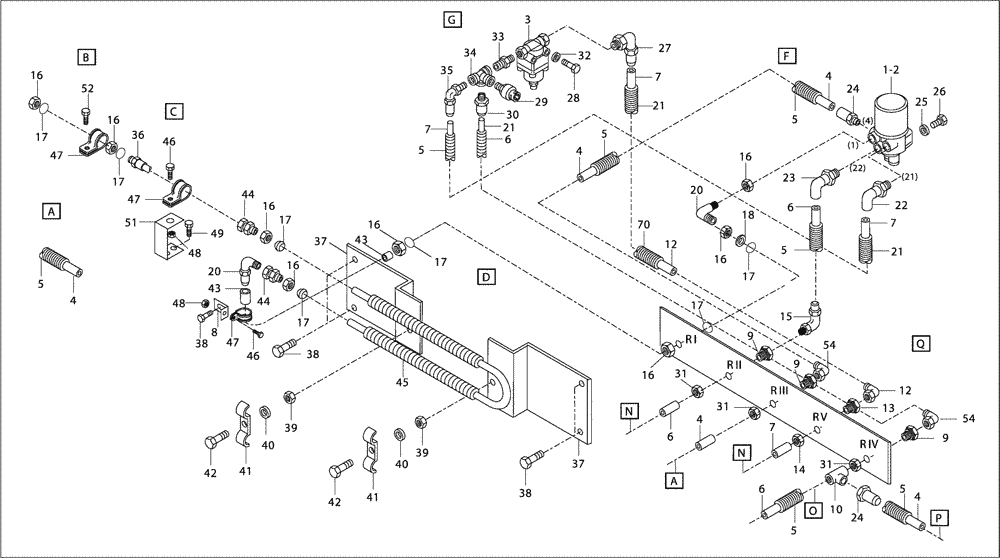

Схема запчастей Case 330B - (49A01000936[001]) - RECEIVER / DRYER PNEUMATICS - W/RETARDER (87559454) (09) - Implement / Hydraulics / Frame / Brakes
52
31
16
70
48
36
17
54
43
41
6
40
7
17
26
54
29
27
47
12
5
49
4
46
42
42
24
17
39
35
5
43
33
51
15
18
13
16
46
9
4
22
14
5
5
44
20
16
16
44
47
47
39
30
6
37
31
2
1
5
45
21
5
41
21
16
40
10
7
7
6
3
9
31
5
17
16
17
20
8
48
4
7
37
4
16
23
38
12
34
21
25
16
9
17
24
38
38
32
17
4
28
6

№

Артикул

Название

Примечание

Количество

1

8960179690

RECEIVER-DRYER

See Figure 49W00000010 (001) For Repair Kit Service Breakdown

1шт.

2

8900119036

MUFFLER

1шт.

3

8900116047

VALVE

1шт.

4

8900095210

PLASTIC-RUBBER TUBE

1шт.

Order Length

1шт.

5

8900095153

FLEXIBLE SHEATH

1шт.

Order Length

1шт.

6

8900095211

HOSE

1шт.

Order Length

1шт.

7

8900095213

PLASTIC-RUBBER TUBE

1шт.

Order Length

1шт.

8

8900174638

BRACKET

1шт.

9

8900117260

FITTING

3шт.

10

8900121510

TEE

Replaces 89500613342 Tee

1шт.

11

8900117264

NUT

3шт.

12

8900117283

HYD CONNECTOR

1шт.

13

8900117261

HYD CONNECTOR

1шт.

14

8900117265

NUT

1шт.

15

8900123337

FITTING

1шт.

16

8900141384

NUT

9шт.

17

8900141385

RING

9шт.

18

8999489022

GASKET

1шт.

20

8900168723

HYD CONNECTOR

2шт.

21

8900095201

TUBE

1шт.

Order Length

1шт.

22

8900117284

HYD CONNECTOR

2шт.

23

8900117281

FITTING

1шт.

24

8900117244

HYD CONNECTOR

1шт.

25

8900115529

LOCK WASHER

2шт.

26

8900001392

BOLT,M12 x 1.75 x 30mm

M12 x 1.75 x 30

2шт.

27

8900117284

HYD CONNECTOR

2шт.

28

8900045316

BOLT,M8 x 60mm

M8 x 60

2шт.

29

89504255336

SWITCH

Replaces 89504103341 Switch

1шт.

30

8900117245

HYD CONNECTOR

Replaces 8900127528 Connector

2шт.

31

8900117264

NUT

3шт.

32

8900956220

LOCK WASHER

2шт.

33

89500316212

HYD CONNECTOR

1шт.

34

89500316249

HYD CONNECTOR

1шт.

35

8900117282

HYD CONNECTOR

1шт.

37

89500417369

BRACKET

2шт.

38

8900116551

BOLT,M6 x 16mm

M6 x 16

5шт.

39

8900125009

NUT

2шт.

40

8900955275

LOCK WASHER

2шт.

41

8900168284

COLLAR

2шт.

42

8900140610

BOLT

M6 x 20

2шт.

43

89500418368

TUBE,18 mm DIA x 190 mm L

1шт.

44

8900141339

HYD CONNECTOR

2шт.

45

8941005495

HEAT EXCHANGER

1шт.

46

8900116549

BOLT

M8 x 20

2шт.

47

8900102833

CLAMP

3шт.

48

8900179410

NUT

2шт.

49

8900141615

BOLT

M6 x 12

2шт.

51

89500418261

BRACKET

1шт.

52

8900121098

BOLT,M8 x 16mm

M8 x 16

1шт.

54

8900117279

FITTING

1шт.
