(49A00001105[001]) - PNEUMATIC LINES, CAB (P.I.N. HHD0330BN7PG57000 AND AFTER) (84188839)

Запчасти Case 330B (49A00001105[001]) - PNEUMATIC LINES, CAB (P.I.N. HHD0330BN7PG57000 AND AFTER) (84188839) (09) - Implement / Hydraulics / Frame / Brakes

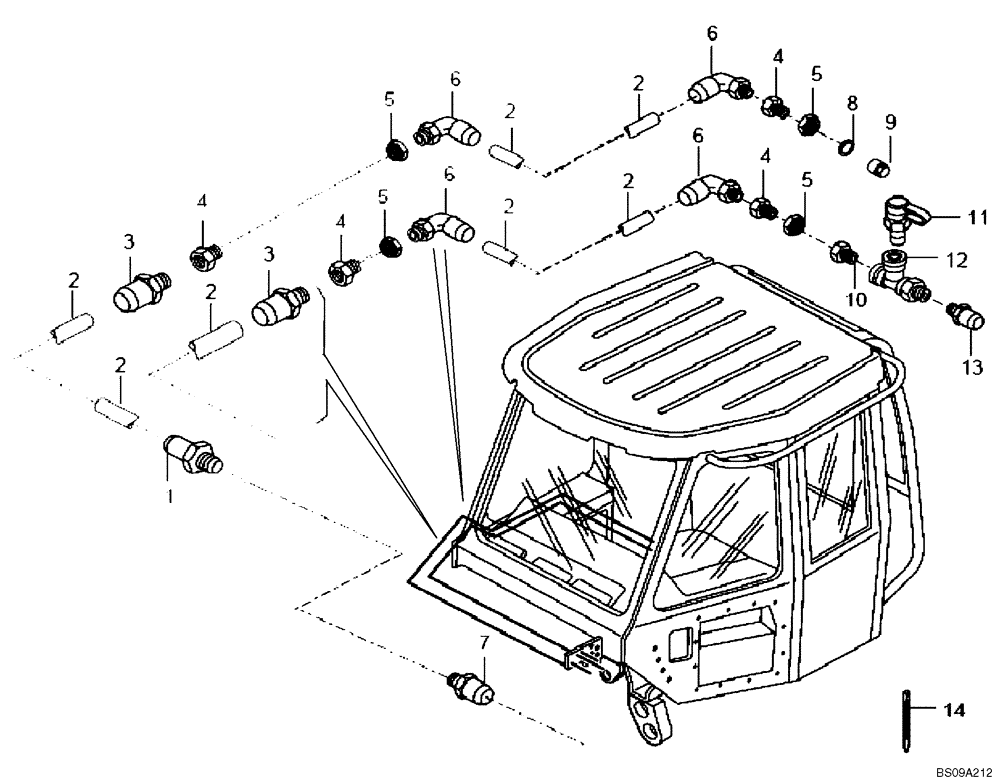

Схема запчастей Case 330B - (49A00001105[001]) - PNEUMATIC LINES, CAB (P.I.N. HHD0330BN7PG57000 AND AFTER) (84188839) (09) - Implement / Hydraulics / Frame / Brakes
8
6
13
4
5
5
2
5
2
6
6
14
11
2
7
1
2
6
4
9
5
4
10
2
3
12
2
2
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Pneumatic Lines, Cab (84188839)

1шт.

1

8900121011

HYD CONNECTOR

1шт.

2

8900095210

PLASTIC-RUBBER TUBE

6шт.

3

8900118286

HYD CONNECTOR

2шт.

4

8900117260

FITTING

4шт.

5

8900117264

NUT

4шт.

6

8900117279

FITTING

Elbow

4шт.

7

8900121010

HYD CONNECTOR

1шт.

8

89500403807

GASKET

1шт.

9

8900010314

PLUG

1шт.

10

8900117241

HYD CONNECTOR

1шт.

11

8900117266

HYD CONNECTOR

Air Intake

1шт.

12

8900121520

HYD CONNECTOR

Tee

1шт.

13

8900121513

HYD CONNECTOR

1шт.

14

8900150511

COLLAR

Strap Band

10шт.
