(47A04002320[001]) - LINES, PNEUMATIC WET BRAKE / PARKING (P.I.N. HHD0330BN7PG57000 AND AFTER) (84196052)

Запчасти Case 330B (47A04002320[001]) - LINES, PNEUMATIC WET BRAKE / PARKING (P.I.N. HHD0330BN7PG57000 AND AFTER) (84196052) (09) - Implement / Hydraulics / Frame / Brakes

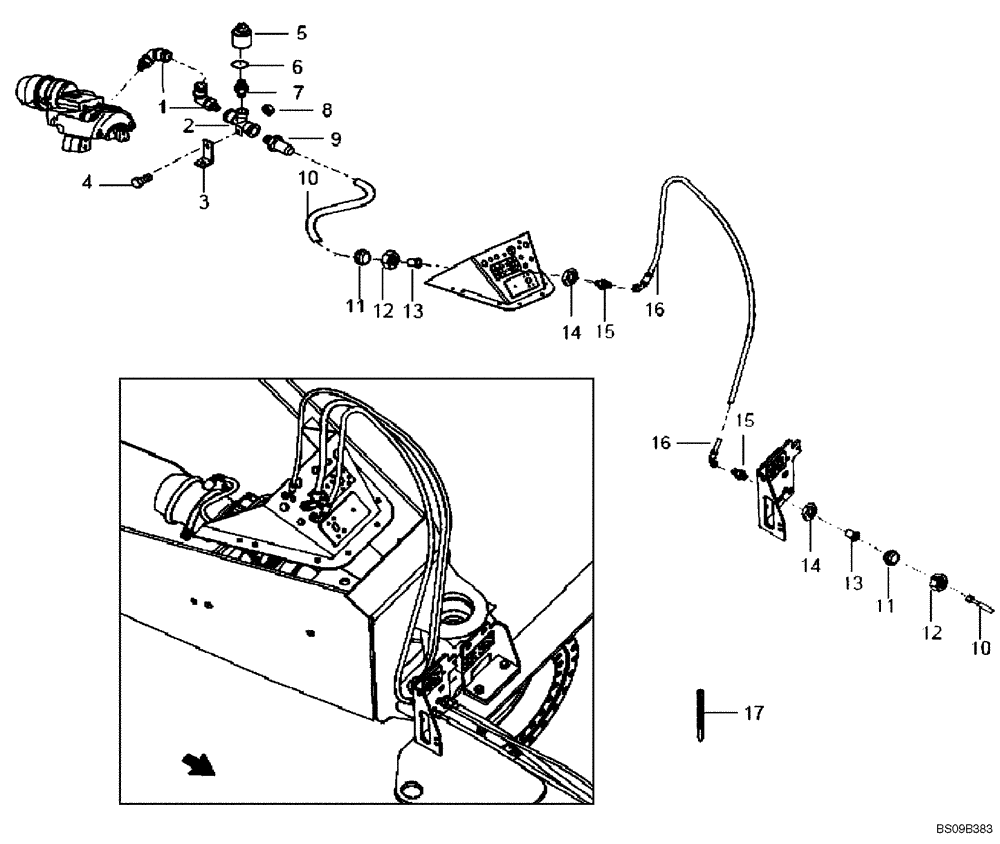

Схема запчастей Case 330B - (47A04002320[001]) - LINES, PNEUMATIC WET BRAKE / PARKING (P.I.N. HHD0330BN7PG57000 AND AFTER) (84196052) (09) - Implement / Hydraulics / Frame / Brakes
14
2
14
4
11
9
1
3
12
11
7
8
16
16
6
17
15
10
12
15
13
5
10
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Lines, Pneumatic Wet brake (84196052)

1шт.

1

8900117283

HYD CONNECTOR

1шт.

2

8900117278

HYD CONNECTOR

Tee

1шт.

3

89500401835

BRACKET

1шт.

4

8900116549

BOLT

M8 x 20

1шт.

5

89500417693

PRESSURE SWITCH

Parking Brake

1шт.

6

8900005683

COPPER WASHER

1шт.

7

8916500715

HYD CONNECTOR

1шт.

8

8900115122

NUT

S.L.

1шт.

9

8900117245

HYD CONNECTOR

1шт.

10

8900095213

PLASTIC-RUBBER TUBE

1шт.

11

8900141464

SHIM

Ring Insert

2шт.

12

8916506915

NUT

M18

2шт.

13

8900150482

BUSHING

2шт.

14

8916508915

NUT

2шт.

15

8900141340

HYD CONNECTOR

2шт.

16

89500434541

AIR HOSE

Assy

1шт.

17

8900150511

COLLAR

Strap Band

1шт.
