(47A03002320[001]) - LINES, PNEUMATIC WET BRAKE (P.I.N. HHD0330BN7PG57000 AND AFTER) (84196036)

Запчасти Case 330B (47A03002320[001]) - LINES, PNEUMATIC WET BRAKE (P.I.N. HHD0330BN7PG57000 AND AFTER) (84196036) (09) - Implement / Hydraulics / Frame / Brakes

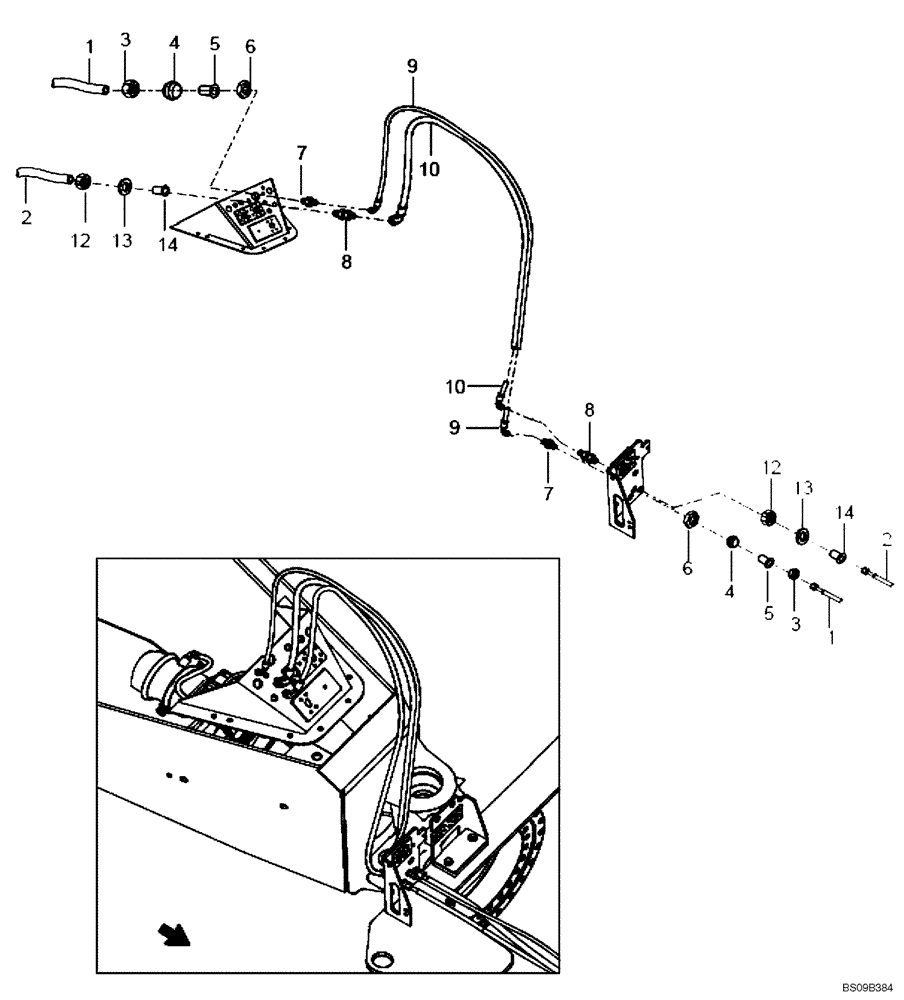

Схема запчастей Case 330B - (47A03002320[001]) - LINES, PNEUMATIC WET BRAKE (P.I.N. HHD0330BN7PG57000 AND AFTER) (84196036) (09) - Implement / Hydraulics / Frame / Brakes
12
10
10
9
2
4
5
6
7
12
7
14
6
1
3
5
9
14
3
8
8
1
4
13
2
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Lines, Pneumatic Wet Brake (84196036)

1шт.

1

8900095211

HOSE

Plastic

1шт.

2

8900095243

PLASTIC-RUBBER TUBE

1шт.

3

8900141319

NUT

2шт.

4

8900141326

BUSHING

2шт.

5

8900141325

RING

2шт.

6

8916506715

NUT

Nut

2шт.

7

8916502314

HYD CONNECTOR

2шт.

8

89500434204

HYD CONNECTOR

2шт.

9

89500418270

HOSE ASSY.

1шт.

10

89500434540

AIR HOSE

Assy

1шт.

12

89500434205

NUT

M24 x 1.5

2шт.

13

8916510340

INSERT

2шт.

14

8918067240

BUSHING

2шт.
